Bonjour.
Des photos auraient été plus parlantes que votre schéma

Citation :
Soit j'arrive à faire marcher la hotte avec ses 3 vitesses et la lumière, soit j'arrive à faire marcher le moteur de l'aspiration, la lumière de la hotte mais pas l'aspiration de la hotte.

on a du mal à comprendre en relisant ça cela veut-il dire qu'il y a deux moteurs ? un avec trois vitesses et un autre pour l'aspiration???

Pouvez-vous faire un schéma de vos éventuels branchements avec les résultats obtenus.
@+

Bonjour Raph,
De quoi provient le document en photo 3 qui semble porter à confusion ?
Quel est exactement votre problème ?
@+

Bonjour,
Depuis combien de temps ces disjoncteurs Legrand sont-ils installés ??
Si on se réfère au schéma que vous avez joint on a du mal à comprendre.
En principe l'alimentation des disjoncteurs se fait en aval de l'inter différentiel complètement à gauche sur votre tableau via les peignes comme ce qui est déjà en place matériel Schneider.
Si l'on regarde le schéma il semblerait que trois disjoncteurs se trouvent interconnectés ce n'est pas bon et le boitier tempo qui est repris en amont devrait être repris en aval d'un disjoncteur et vos deux alimentations "vers où" devraient être en aval de l'inter dif.
@+

Bonjour.
C'est possible que le contact de ce télérupteur soit abimé.
Ci-joint lien et schéma pour le remplacer avec les couleurs de votre installation.
@+

https://www.conrad.fr/p/telerupteur-pour-encastrement-finder-260382300000-1-no-t-1-nf-r-230-vac-10-a-2500-va-1-pcs-503386

Pour agrandir l'image, cliquez dessus.

Bonjour.

Peut -on voir de quel spots il s’agit ?
@+

Bonjour.
Voir doc pour le reprogrammer.
@+
CPL Delta Dore TC 51098

Bonjour,

Citation :
Puis-je brancher mes 2 fils rouge ensemble, et mes 2 fils blanc ensemble sur la borne du moteur.

Oui.
Vous n'avez pas le schéma ?
@+

Pour agrandir l'image, cliquez dessus.

Photo avec branchement actuel pour voir comment c'est câblé, il est possible qu'elle soit branchée en schéma dit" trois fils" c'est à dire un pontage d'une borne à l'autre.
Visiblement les N° de borne ne correspondent pas.
Ce que j'ai trouvé sur le modèle E710 00 c'est une photo de côté où l'on peut voir que c'est un contact au mercure donc attention au recyclage.
@+

Pour agrandir l'image, cliquez dessus.

Bonjour.
Pour vous répondre concrètement il aurait fallu mettre une photo de l'ancienne réf E710 00 que je ne trouve pas sur le net.
@+

Bonjour.
Beaucoup d’installateurs de volets roulant non pas de circuit en attente pour la pose de volets dans les appartements ou maisons de quelques années, et non pas le choix ils prennent souvent sur une prise la plus proche.
On va dire que c'est votre cas, l'idée de mettre une protection de proximité est un plus.
@+

J'ai oublié, si votre applique est commandée par un variateur prendre un modèle dimmable.
@+

Bonjour.
Il faut vérifier la longueur de la lampe qui est déjà dans votre applique soit 78mm ou 118mm.

https://www.lampesdirect.fr/catalogsearch/result/?q=substitu%20R7s%20leds
@+

Bonjour.
Oui vous pouvez reprendre l'alim de votre store sur l'alim d'un volet roulant.
@+

Je n'ai que ce schéma à proposer (capture d'écran).

Pour agrandir l'image, cliquez dessus.

Bonjour André.
Avec une petite recherche sur le net j'ai trouvé cette adresse :
http://www.noticemanuel.com/notice-manuel.php?iddocument=Dc6pzaszbf

Vérifiez les fusibles du circuit de commande.
@+

Bonjour.
Meilleurs vœux à tous.
Pour répondre à souris, votre horloge est hebdomadaire sur la photo elle indique dimanche (VII) et 9:30 heures.
Le programme tous les jours de 6 à 22 heures sauf le mardi qui n'a pas de curseurs de relevés pour effectuer la l'abaissement de 22 à 6 heures.
Il faut savoir que la valeur d'un curseur = 2 heures.
Le point de repère pour mettre au jour de la semaine est en face la flèche que j'ai représenté sur la photo pour les aiguilles c'est comme sur toutes les horloges, actuellement sur la photo pour être précis elle indique 9:32 h.
Le réglage se fait en tournant la molette au centre des aiguilles avec les doigts ou un petit tournevis plat.
Le petit commutateur en bas à droite sous la flèche sert pour la mettre en auto sur position horloge ou en marche forcée si demande de confort en dehors des horaires programmés.
Cette horloge agit en principe sur tous les radiateurs s'il sont positionnés sur horloge.
J'espère qu'avec ces infos vous allez moins "galérer".
@+

Pour agrandir l'image, cliquez dessus.

Bonjour,
Comme il est dit "qui peut le plus peut le moins".
Dans votre cas c'est bon, d'ailleurs beaucoup d’artisans maintenant ne pose que des type A, pour le consuel pas de problème.
@+

Bonjour,
Avez-vous bien repéré les fils avant pour les correspondances ?
@+

Pour agrandir l'image, cliquez dessus.

Bonjour.
Des photos auraient permis d'en savoir un peu plus.
Ce que je pense mais cela reste à vérifier, cette horloge permet de passer vos radiateurs en mode abaissement - 3.5° en fonction de la température confort réglée sur chaque radiateur par l'intermédiaire du fil pilote, tout dépend de comment elle a été câblée cette horloge. Les petits curseurs soulevés on va dire les périodes d'abaissement de température.
Explication : lorsque l'horloge envoie une tension de 230 volts par l'intermédiaire de con contact sur le fil pilote du radiateur ( si la position du bouton situé sur le radiateur est bien sur horloge ) cela permet de réduire la température demandée par le thermostat du radiateur en question d'environ 3.5° par rapport à la consigne demandée.
Sans plus d'éléments on joue aux devinettes.
@+

Bonjour, même réponse que sur un autre forum.

La question est comment c'était branché sur les anciens inters ?
Juste une remarque pour tous ceux qui ont envie de remplacer des inters ou prises, c'est avant de débrancher qu'il faut prendre une photo et pourtant on a tous un appareil dans la poche avec le téléphone.
Oui pour le code couleurs qui n'est pas respecté.
Le tournevis testeur n'est pas fiable pour identifier des fils dit en l'air, il s'allume avec les courants induits que côtoient les fils sur leur longueur ; mais je peux vous dire que le fil noir fléché vert est le retour lampe puisque votre testeur ne s'allume pas donc le mettre sur la borne L de l'inter, peut être que l'autre noir à l'autre boitier est à mettre sur L aussi se serait logique ; et le bleu et le brun seraient les navettes.
Les raccorder sur les bornes 1 et 2 de chaque va et vient.
vos inters on un témoin petits fils verts qu'il ne faut pas raccorder

@+

Bonjour,
Vu, content pour vous que vous ayez trouvé la solution.
@+

Bonjour,
Pouvez-vous envoyer le schéma de ce que vous avez effectué comme branchement, et plus de renseignement car on sait que vous avez le même relais et un télérupteur mais aucune idée de ce qui commande le relais ni comment vous avez raccordé l'ensemble.
@+

Bonjour.
Ce que je vois ce sont les ergots de la céramique qui ne sont pas alignés en face les ergots de la partie en laiton, veiller à bien les mettre en face lors du remontage de la douille, mais je ne crois pas que c'est ça qui fait "claquer" la lampe.
@+

Bonjour.

Les entraxes de vos boitiers sont de 57 mm
Legrand fait de l'appareillage "modifiable" dans la série Céliane ou Dooxie pour les boitiers d'entaxe de 57mm

https://www.youtube.com/watch?v=kVphRhyTYpY

@+

Bonjour,
Derrière notre écran que peut-on faire, s'il y avait une photo nette peut-être pourrait-on vous conseiller...
@+

Bonjour,
Différentiel 30mA In40A il y a probablement des légères fuites de courant à la terre (humidité, isolants défectueux, appareils vétustes) sur les circuits un seul ça ne dépasse pas les 30mA mais l’addition des défauts fait déclencher.
@+

Bonjour,
Donc ma réponse 1 :

Citation :
j'ai remarqué que certains différentiels 30mA plus sensibles que d'autres déclenchaient dès que le cathom faisait la boucle pour contrôler la valeur de la terre, c'est probablement ce qui se passe dans votre cas.

@+

Bonjour
Peut-être demander https://www.abcelectronique.com/forum/forumdisplay.php?f=3
@+

Citation :
En revenant un mois après (après consuel) en mettant le catohm 300 pour contrôler la terre d'une prise qui avait un problème (terre inexistante) toutes les prises font disjoncter les différentiels des lignes où se trouvent les prises.

Reformulez votre question car j'ai l'impression de n'avoir rien compris.
J'avais compris que lorsque vous branchez le Cathom dans une prise cela fait déclencher le différentiel.
@+

Bonjour,
Pour avoir utilisé le CATHOM 300 bien souvent pour vérifier la présence de terre sur des installations des prises avec prolongateurs provisoires pour des stands pour le forum d'associations en salles, j'ai remarqué que certains différentiels 30mA plus sensibles que d'autres déclenchaient dès que le cathom faisait la boucle pour contrôler la valeur de la terre, c'est probablement ce qui se passe dans votre cas.

Le mieux peut-être serait de commander une télécommande BFT compatible et de la reparamétrer avec la carte Deimos BFT.
@+

Bonjour.
Comme ça.

Pour agrandir l'image, cliquez dessus.

Bonjour,
De quelle couleur est le fil de la prise violet ou orange ?

Sur votre nouvel inter mettre le fil qui va à la prise (violet ou orange à vous de vérifier) avec la phase ici en rouge dans la double borne de l'inter repère coloré en rouge et le retour lampe sur l'autre borne.

Bonjour,
Je suppose que c'est une installation réalisée par vous.
Sans parler de la télécommande Somfy, votre portail fonctionne-t-il ?
Ci-joint un schéma, un début pour répondre à vos questions sur les connexions.
@+

Pour agrandir l'image, cliquez dessus.

Bonsoir,
Si vous voulez que ce nouveau point lumineux s'allume avec les trois inters existant, il faudrait reprendre cette alim au niveau du point existant du dgt, mais visiblement pas facile de venir sous l'escalier sans voir les fils.
Autre solution partir de la prise sous escalier pour alimenter un récepteur et installer un inter de commande sans fil.

Bonsoir, merci Patrice.

Une question que je ne vous ai pas posée au départ c'est quoi qui disjoncte ? le différentiel ou un disjoncteur thermique, me répondre avant de faire la modif.

Citation :
Y a-t-il un risque si je les inverse pour voir le résultat ?

Pas plus qu'avant, vous faites l'essai sans toucher la borne de terre de la prise.

Citation :
A quoi peut servir le 2ème fil bleu qui repart de la prise ? Est-ce qu'il peut aller vers une autre prise qui se trouve quelques mètres plus loin.

Oui probablement.

Sur l'inter double allumage comme sur la prise les couleurs ne sont pas aux normes.
L'utilisation du vert-jaune comme conducteur actif est interdit il ne devrait servir que pour la terre.
Vos annotations ABC 123 C L1 LA n'aident pas car la qualité des photos est médiocre.

Donc sur l'inter double le bleu foncé serait la phase puis repart un pontage bleu clair vers une borne de l'autre inter qui part en vert-jaune vers la prise, à la vue de ce que l'on a en photo, selon le raccordement fait mais sans certitude on pourrait penser que le problème de disjonction serait plutôt au niveau de la prise dû aux deux fils vers jaune de la borne de terre et du plot qui seraient inversés.
@+

Bonjour.
En voyant la photo on peut dire que les couleurs ne sont pas respectées.
La Norme la couleur vert-jaune est que pour les prises de terre ici on en voit deux un sur la borne terre OK, mais l'autre ?
Le bleu en principe réservé au Neutre on en voit deux il faudrait voir comment c'est raccordé à l'inter de commande.
Peut-être que les deux fils vert-jaune sont à mettre ensemble sur la borne terre et un bleu sur chaque plot de la prise ce n'est qu'une supposition pour confirmer il faut voir comment c'est raccordé en amont.
Donc des photos seraient indispensables.
@+

Bonjour,

Citation :
Qu'en sera t-il du consuel si je déporte la GTL 8 mètres plus loin ?

Pas de problème si vous mettez un moyen de coupure général dans cet espace GTL.
@+

Bonjour,
Normal que cela disjoncte car vous utilisez le neutre d'un circuit prise qui est repris sous un autre différentiel.
Rappel le neutre et la phase d'un circuit doivent obligatoirement être issus d'un même inter différentiel.
@+

Bonjour,
Probablement mettre le fil noir sur la borne 6 peut-être que ce fil noir alimente simplement la bobine d'un contacteur de puissance placé sur le tableau et qui alimente la ou les résistances du séjour, ceci expliquerait pourquoi il n'y a pas le fil neutre de la résistance dans ce boitier.
@+

Bonjour et merci Romana pour cette info.

Bonjour,
C'est curieux lorsque j'ai répondu à 9:27 il n'y avait pas la réponse de parental25 et pourtant on voit que c'est mis à 02:51 ???
@+

Bonjour,
Votre poussoir est un poussoir avec contact inverseur, je suppose que le contact est permanent lorsque l'on n'appuie pas sur le bouton.
Remettre le violet orange sur L et faire un essai avec le bleu sur la borne 2.
@+

Voir schéma.

Pour agrandir l'image, cliquez dessus.

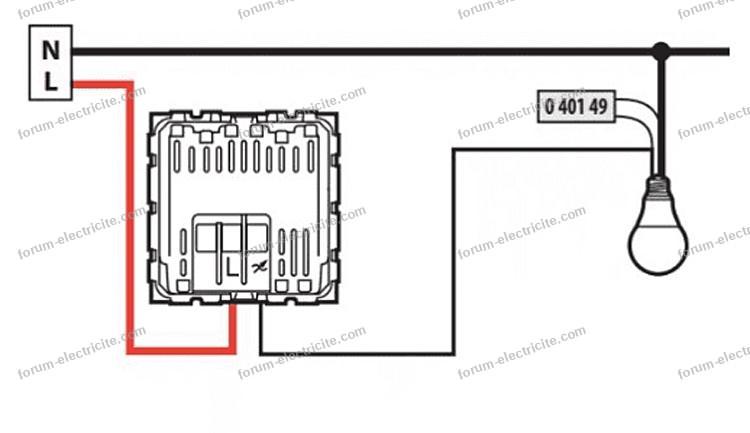

Ou : Compensateur actif pour commandes éclairage 2 fils sans neutre Legrand

Compensateur actif fiche technique Legrand

Bonjour,
Pour vos problèmes il faut compenser avec https://www.entrepotelectrique.com/compensateur-actif-pour-commandes-eclairage-2-fils-sans-neutre?utm_medium=cpc&utm_source=google&gclid=EAIaIQobChMI_uODg_-55QIVEJAYCh2LAA9DEAQYASABEgJrEfD_BwE

ou https://www.123elec.com/yokis-charge-de-3w-pour-fluocompact.html?utm_medium=cpc&utm_campaign=Shopping-flux&utm_term=Home&utm_source=LeGuide+%28via+Shopping+Flux%29

@+

Ne pas tenir compte de mon message précédent ;
Votre demande est si brève qu'il faut deviner !! A voir les photos on pourrait penser qu'il est installé depuis pas mal de temps ?? On ne sait pas s'il s'agit d'un automatisme d'occasion installé sur ce portail, à vous lire.

Citation :
Je voudrais savoir si je peux inverser le sens d’ouverture du portail.

On dirait que vous voulez qu'il ouvre vers la gauche.
@+

Bonjour,
Actuellement vu de l'intérieur votre portail ouvre vers la droite et ne peut pas changer de côté sans passer par des travaux de modification du rail porteur pour le mettre à ouvrir du côté gauche et déplacer le moteur du côté gauche après je suppose qu'il suffit d'inverser les deux fils ouverture et fermeture du moteur sur le bornier.
@+
