Belle image thermique! Vous êtes bien équipé.

La zone qui chauffe est la PFC (power factor correction), qui permet d'avoir une haute tension DC la plus stable possible (340VDC). Elle utilise 2 IGBT incluant une diode (transistors à 4 pattes), probablement des RJQ6008, et 2 inductances (les 2 "transfos" au centre de la carte).

En juxtaposant les images, on semble distinguer que c'est surtout les petites diodes à gauche des condensateurs bleus qui montent en température. N'ayant pas de schéma Daikin, je ne sais pas trop le rôle de cette diode, peut-être celui de "roue libre" à chaque impulsion de l'IGBT.

Une explication serait que le compresseur consomme plus que prévu, mais normalement il y a des codes erreur pour ça. Dans ce cas, les circuits PFC sont plus sollicités... Sous réserves, donc. Essayez de mesurer l'évolution de la consommation de la clim pendant ses 10 premières minutes de fonctionnement, avec la fonction puissance soutirée de votre Linky, une mesure toutes les 30s. Cela permettra peut-être de voir s'il y a une anomalie. Si la conso clim est donnée pour 800W et que vous montez à 1200, cela pourrait corréler avec mon hypothèse.

Bonjour.

Qu'est-ce qui est cassé dans votre mécanisme ou ne marche plus? Une photo?

Ce genre de dispositif est assez standard. Voyez sur les sites de pièces détachées d'autres marques si vous ne retrouveriez pas des choses similaires (voire totalement identiques).

Bonjour.

Une photo des composants qui chauffent permettrait de se faire une idée... Et éventuellement une autre de la cramée.

Je confirme que la sonde de refoulement est suivant les marques entre 5 et 10 fois plus forte que les autres. Cela tient à ce qu'elle travaille à haute température (70-90°), laquelle amène alors sa valeur aux alentours des autres en régime de croisière. Une sonde dans les choux devrait donner un code erreur, pas forcément faire chauffer la carte. La photo pourra amener de l'eau au moulin.

Pour le choix du canal, je vous laisse faire, je travaillais avec "vos" photos d'une autre carte, donc faites pour le mieux. Pour couper une petite piste, utilisez une loupe style compte-fil, une pointe de cutter bien neuve, et on "pèle" un peu la piste de 2 mm sur un seul côté de la coupure. Sur le KID HS, inutile de couper des pistes, entrée ou sortie.

Très belles photos ci-dessus, en tous cas! Goudleuk.

Mouais, la sortie S est sur l'autre face... Prendre plutôt la soudure à gauche du "5" de la photo de droite.

Dommage pour le demi KID. Mais j'ai de la ressource!!

Proche du microP, vous avez 2 autres circuits, à priori des KID65004, compatibles ULN2003, qui servent à exciter des relais... absents. Donc on pourrait récupérer un des 14 canaux au total dont plusieurs sont promis au chômage éternel. Il vous faut identifier 1 canal au chômage, lui couper l'entrée (la piste venant du microP), la relier à la pin 1 du KID HS, et relier la sortie du 65004 à la sortie 18 du KID HS. Les KID65083 et les 65004 sont donnés pour 500mA, sachant qu'une EV demandera normalement 255mA (en théorie, 12V / 47ohms).

Exemple de réalisation : j'ai choisi le canal 5 sur les 11 que j'ai numérotés. Couper la piste en " - ". Relier l'entrée venant de la pin 1 du HS sur le cercle rouge. Relier la soudure de sortie " S " à la pin 18 du HS.

Vous pouvez choisir un autre canal répondant aux critères comme bon vous semble.

Pour agrandir l'image, cliquez dessus.

Le driver des bobinages est probablement le circuit intégré à 16 pattes + 2 "ailes" tout contre S20. Je ne peux pas lire sa référence, il faudrait que vous me la donniez, déjà pour confirmer que c'est bien lui le driver, et pour que je vous indique comment le tester. Normalement, les 4 enroulements doivent être reliés à 4 des pattes du circuit ; vérifiez de visu, la photo ne le permet pas... Eventuellement utilisez un multimètre en mode bippeur, 4 des positions du connecteur doivent bipper avec 4 du circuit, probablement une par groupe de 4 (un quart du circuit).

Bonjour.

Ce que vous appelez un klixon est en fait une capsule thermostatique, dans lequel ne passe pas de courant, je l'avais déjà dit en réponse 3. Car le compresseur est triphasé, on ne peut pas couper sa triple excitation avec un tel composant à 2 fils.

S20 est effectivement l'électrovanne du fluide. "Je pense donc (après avoir un peu regardé sur internet)..." Il fallait juste regarder en haut de cette page! Dans ma 1ère réponse, je vous avait suggéré de la mesurer : "Vous pouvez avoir un défaut d'isolation (...) dans les bobinages de l'électrovanne qui dose le gaz envoyé (connecteur avec 5 ou 6 fils)". C'est cueffdé... :-)

Mais attention, il arrive qu'un tel défaut fasse dégager le circuit intégré qui pilote les 4 enroulements... Si vous voulez plus d'assistance, il me faudra une photo de la carte au voisinage de S20 (zoom sur 25% de la carte).

Bonjour.

Vos mesures ont donc précisé le problème, sous réserve que la pin 18 aille bien sur l'EV qui ne fonctionne plus. Vous confirmez?

Si oui, le driver a pu, non pas "griller tout seul" (dans la mesure où l'enroulement connecté semble sain, à 47 ohms), mais plutôt avoir été le siège d'une rupture métallique interne. J'ai chopé sur le net le croquis suivant, que j'ai complété avec la diode parasite que vous ne trouvez plus. En mettant le fil rouge sur le P du substrat, vous trouvez une diode en mettant le noir sur le collecteur. Si la liaison collecteur-sortie est coupée, la diode n'est plus visible. En revanche, la sortie du KID est reliée à la diode de roue libre située ailleurs (haut du schéma), et elle, vous la mesurez toujours. Pour résumer, le transistor de sortie est déconnecté, et ne peut plus activer un des enroulements de l'EV. Le driver a tout de même pu griller si l'enroulement s'était mis temporairement en court-circuit (mais c'est peu probable).

Pour réparer, soit vous changez le KID (pas facile), soit vous ajoutez à proximité un autre driver (circuit intégré genre ULN2003, avec 4 pins à relier avec des petits fils) pour connecter un driver de secours. Comme votre machine est une 5 UI, il y a à priori un demi-KID qui n'est pas utilisé, il y a peut-être quelque chose à tenter de ce côté... ;-)

Pour agrandir l'image, cliquez dessus.

Bof, je n'ai pas fait grand chose... :-)

Vérifiez tout de même le pont de diodes, car mettre une carte neuve ne résoudra pas le problème si le pont est mort.

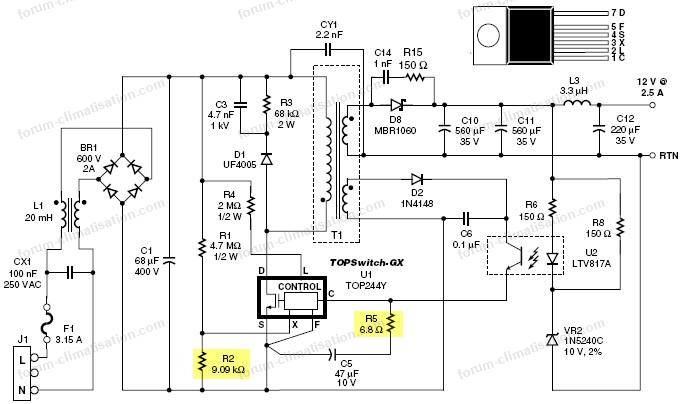

Sur le schéma joint, j'imagine que le flash venait de la partie jaune, plus probablement la petite carte SPM ; essayez de dire avec précision où il se situait. Elle sera difficilement réparable par un profane, mais elle doit encore se trouver en pièce détachée. Sur cette carte, vous avez entre autres 3 IGBT (transistors) pour le PFC (lissage actif de la haute tension), et l'IPM qui pilote le compresseur. C'est surement parmi eux qu'il faut trouver le cadavre... Le pont de diodes a pu dégager par ricochet (diode stack), voyez au multimètre (position test de diodes) si ses 4 diodes sont toujours intègres.

Pour agrandir l'image, cliquez dessus.

Bonjour.

En tant qu'électronicien, je vous mets quelques éléments de réflexion :

1/ Toutes les clims sont prévues pour ne pas être affectées par une coupure secteur : si elle arrive pendant le fonctionnement, la haute tension continue interne baisse très vite, et il n'y a plus de tension dangereuse pour les composants. La marque Sanyo réagit très mal aux micro-coupures (vous n'avez pas donné la marque ni le modèle), mais ne bronche pas en cas de coupure franche.
2/ La remise sous tension de tout appareil électronique est un moment transitoire stressant, et si un composant est en mauvaise santé, il va claquer à ce moment là et non pendant un fonctionnement établi. Autrement dit, la coupure a peut-être "précipité" l'arrivée de la panne que vous subissez.
3/ Un compresseur HS va potentiellement faire dégager la carte qui le pilote. L'inverse est faux : si la carte applique une tension "interdite" sur une de ses phases durant une seconde, cela ne va pas créer de dommage. Peut-être que l'intervenant a "forcé le trait" pour vous convaincre de manière subliminale de changer toute l'installation, surtout s'il vous a fait miroiter une contribution pécuniaire EDF. Laquelle EDF va certainement rechigner à vous indemniser, ce qu'elle fait néanmoins couramment dans des circonstances spéciales, style rupture de neutre dans la distribution ou surtension caractérisée.

"un grand bruit se fait entendre dans la partie supérieure de l'UE" : c'est à dire? Un mp3 à poster?

Bonjour.

Effectivement, ce détail est important. Je n'ai pas pensé à vous le dire car mes clims ont leurs liaisons 4m soudées dans l'UI avec raccord rapide à l'autre bout. D'autre part, la maintenance ultérieure sera moins facile si l'UI n'est pas basculable autour de son point haut. Il serait plus sage de faire le trou peu avant le bord gauche de l'UI pour que l'intervenant puisse travailler avec une configuration classique.

Bonjour.

Je réécris : "Savez-vous ce que veut dire H1? (je ne le sais pas)"

"Vous qui avez l'habitude, les enroulements sont-ils en bon état". Ben je n'ai pas de boule de cristal... vous ne donnez pas les valeurs lues!! Elles doivent être strictement identiques à 0.1 ohm près, et être de l'ordre de 1 ohm. Soignez les contacts, faites chaque mesure plusieurs fois et retenez la valeur la plus basse.

Si les "condos gris" sont les gros 450V et s'ils sont au delà de 300VDC, cela ne veut pas dire que l'alim fonctionne. D'où les mesures préconisées.

Aucune importance ; vous auriez la moitié des ailettes pliées, alors OK, mais une ou deux ici ou là c'est inévitable et plus que bénin. Vous pouvez les redresser si cela vous chagrine, en les pressant entre 2 couteaux.

La 4ème photo semble montrer que le papier "goudronné" aurait un peu fondu et qu'un tas de "goudron" se serait déposé sur le compresseur. Rien qui ne m'inquiète, mais cela va dans le sens d'une surchauffe qui aurait précipité cette "fonte". Et une surchauffe liée à un manque de gaz, comme expliqué plus haut.

Bonjour.

"J'avais fait une recharge en gaz, elle a bien refait du froid après". Tout porte à croire que vous aviez donc une fuite. Faute de l'avoir réparée, ben rebelote... Sachant qu'une fuite ne peut que s'aggraver avec le temps et qu'un déficit de gaz augmente sa température en sortie de compresseur.

Poster des photos d'une machine qui "fonctionne" ne me servira guère, d'autant qu'Airton ne donne aucune info technique sur ses machines.

Bonjour.

Vous dites "Je voulais faire une installation dos à dos". Attention, il est recommandé que la liaison fasse au minimum 3 mètres ; si c'est trop long pour vous, faites une boucle comme, pour un cor de chasse.

Sinon, redresser le tuyau de 90° est parfaitement autorisé, je l'ai d'ailleurs fait chez moi, sans souci.

Vous n'avez pas mesuré la HT sur les condos : 0V ou 330V continus?

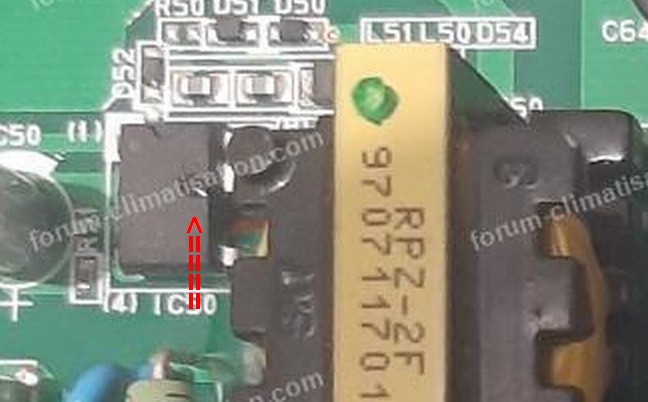

Peut-être que l'alim est HS. Vérifiez les tensions sur les condos chimiques qui voisinent le transfo.

On ne peut pas tester le compresseur, ou alors il faut l'alimenter en triphasé de faible tension (genre 50/100V), et avec le bon ordre des phases... C'est l'IPM qui produit ces phases, sur ordres du microP.

Ben oui... En espérant que le fait de l'avoir démontée n'aura pas fait disparaître le problème.

Bonjour.

Savez-vous ce que veut dire H1? (je ne le sais pas)

Si à la remise sous tension la tension aux bornes des gros condos 400V reste proche de 0, alors c'est que quelque chose l'écroule. En effet, quand un IPM claque, il arrive qu'il fasse dégager la génération de haute tension : pont de diodes, ou IGBT, ou diode de puissance. Dans votre cas : DB1, D12 (rare), Q1. Vérifiez l'absence de court-circuit entre leurs pattes prises 2 à 2.

On avait un spécialiste Airton sur le forum, mais il a hélas "pris sa retraite". A tout hasard, mettez une photo de l'autre face de la carte.

Effectivement, tout est métallique dans cet interrupteur (probablement à coupelle déformable). Si l'un des éléments électriques internes touche le métal, le différentiel saute.

Bonjour.

J'ai récemment passé quelques jours dans une maison où seul l'étage était climatisé, une des UI se trouvant dans le dégagement en haut de l'escalier. Il y avait une certaine fraîcheur en bas, il faut le reconnaître, mais fragile : il suffisait d'ouvrir 2 portes en même temps 30 secondes, et la fraîcheur disparaissait (37 dehors). Dans l'escalier vous avez 2 flux simultanés, le froid descendant, en partie basse, et le chaud montant, en partie haute, et la cohabitation des 2 limite la quantité de frigories qui descendent. Et dans votre (futur) cas, une bouche de gainable sera moins violente qu'une UI ventilant à bon régime.

Cela dit, vous pouvez climatiser en 2 étapes : d'abord le haut et voir ce que ça donne en bas, puis l'année suivante installer si besoin un monosplit en bas. Vous pouvez aussi installer un multisplit dont une sortie sera inutilisée, temporairement ou définitivement suivant votre expérience.

Bonjour.

Il est évident qu'une clim fera du froid plus facilement si la temp extérieure est basse, puisqu'on va détendre dans l'UI du fluide qui est à une temp voisine de celle de l'extérieur ; plus elle est basse, plus le froid sera intense. Pareil en chaud, la PAC fera d'autant plus de chaud que le gaz en entrée de compresseur est chaud (là aussi à la temp extérieure).

Voyez si la clim arrive à faire du chaud : quand un déficit de gaz apparaît, il est courant que le chaud ne fonctionne plus. En tous cas un manque de gaz est une hypothèse plausible, surtout après 10 ans.

En attendant la photo, mesurez aussi chacun des fils de la pièce en question par rapport à la terre. Cela pourrait effectivement être un souci à son niveau

Vous n'avez pas donné la référence de l'UE, il est du coup difficile d'aller plus loin.

Le S40 pourrait être juste un capteur, dans lequel peu de courant passe (au contraire d'un klixon qui réagit à un courant excessif dans le compresseur, et qu'on trouve surtout dans les clims tout-ou-rien). Dans ce cas, le fait d'enlever le câble pourrait interdire le démarrage du compresseur, et si c'est lui qui a une fuite, tout s'explique, dans la mesure où à l'arrêt ses 3 phases UVW sont comme déconnectées, et une fuite à la terre ne peut pas exister.

Mesurez la résistance entre une des phases et la terre. Normalement l'infini.

Bonjour.

Si j'ai bien compris, vous soupçonnez que l'EV se ferme peu à peu au cours du fonctionnement. Une EV fonctionne sur le principe du moteur pas à pas. Si elle se ferme... c'est parce qu'elle fonctionne, et qu'elle répond aux stimuli qui la font se fermer (impulsions tournantes sur les 4 phases).

Si vous aviez dès le début un passage de fluide très réduit, alors oui, elle pourrait être bloquée au delà d'un certain pourcentage d'ouverture, mais ce n'est pas le cas. Pour moi, votre souci est que la carte réduit son ouverture pour une raison à déterminer. Est-ce que le compresseur tourne de moins en moins vite à mesure que vous avez de moins en moins de froid? Même question pour l'hélice de l'UE.

Bonjour.

Nous attendons avec anxiété le 2ème cas... :-)

La réactance fait partie du système PFC (power factor correction), qui effectivement sert entre autres à lisser la haute tension continue. Si vous l'enlevez, il n'y a plus de HT... Si votre fuite dépend de la HT, il est donc normal qu'enlever la réactance supprime le problème. Mais la clim marche moins bien... :-))

Vous pouvez avoir un défaut d'isolation dans le compresseur, dans le moteur de ventilation, ou dans les bobinages de l'électrovanne qui dose le gaz envoyé (connecteur avec 5 ou 6 fils). Attention à ne jamais débrancher ou rebrancher le ventilo avec la machine sous tension, gros risque de flinguer le moteur, voire la carte aussi. Attendre 5mn après la coupure du jus.

Quand vous recherchez une résistance parasite vers la terre, mettez vous en calibre 2MOhms, le bippeur ne voit pas les petites fuites.

Bonjour.

Pour en faire des valeurs de température exploitables par le microP, les sondes sont alimentées en 5V via une résistance, qui forme un pont diviseur avec la sonde. Si la résistance en question est HS (ou une piste de circuit imprimé), alors le microP va donner un P6 bien que la sonde soit bonne. On a eu le cas sur ce forum. Donc 2 types de tests à faire :

* Sur les sondes de même valeur, comparer les tensions à leurs bornes quand elles sont branchées sur la carte et SOUS TENSION ; elles doivent donner des valeurs identiques comprises entre 1 et 4V (0 ou 5 dénotant un souci).
* Si OK, suivre la piste de cuivre qui va du point variable de la sonde jusqu'au microP (ou un multiplexeur, Airton ne donne pas les schémas) ; si la piste passe d'une face à l'autre au moyen de "vias" (comme des clous en cuivre qui connectent les 2 faces), vérifier leur intégrité.

Bonjour.

Je suppose que vous savez qu'on compte en mètres de couple_de_tuyaux. Parce que 17.5m d'éloignement moyen par UI, ça fait rudement beaucoup... Attention à ne pas dépasser le métrage maxi pour chaque UI. Autrement dit, 40 + 10 + 10 + 10 est probablement interdit. Voyez dans la doc cette valeur max.

Si c'est respecté, alors oui, on ne va pas chipoter pour 1m. Mais pour 80m, il va falloir réviser votre copie.

Laissez tomber votre soupçon, car votre condo "percé", même s'il est HS (ce dont je doute), est effectivement dans la comm, donc n'a rien à voir avec les EV. On a des optos parce que la comm se fait par rapport à un fil secteur (neutre ou phase), alors que l'électronique de la carte est isolée du secteur.

Il va falloir tester les sorties des drivers, qui sont des KIA65084, des 18 pattes. On entre sur les pattes de gauche et on sort en face. 2 EV par circuit. Les entrées du 74HC sont des sorties du microP. En mode test de diodes, fil rouge sur 9, fil noir sur 11 à 18. Puis fil noir sur 10, fil rouge sur 11 à 18. Les 8 mesures (a) doivent être identiques, et les 8 mesures (b) aussi.

Pour agrandir l'image, cliquez dessus.

Bonjour.

Vous pouvez toujours tester à l'ohmmètre les 5 condos identiques et voir si le suspect se démarque des autres. Et aussi pour la forme vérifier la bonne santé des bobines D et E : normalement 47 ohms entre le(s) commun(s) et chacun des 4 enroulements de la bobine.

Cela dit, je ne reconnais pas sur vos photos le pilotage des EV, vos photos ne montrent que l'environnement immédiat de votre suspect. Une photo montrant les connecteurs des EV serait souhaitable, pas forcément toute la carte, mais au moins la partie concernée. Les enroulements sont pilotés par des drivers, l'un d'eux pourrait être HS, par ex. Votre connecteur photo 4 mène à quoi? L'EV "E"?

Bonjour.

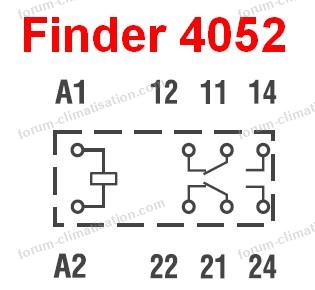

Le moteur peut être en cause, certes, mais cela peut aussi venir de la commande, soit un relais charbonné, soit un triac HS... Testez les enroulements du moteur à l'ohmmètre. Les 3 fils pris 2 à 2 vous donneront x, y et x+y, par ex 200, 300 et 500. Parfois les moteurs ont aussi une sécurité thermique intégrée, normalement passante (0 ohm). Si elle fait l'infini, tout s'explique.

Bonjour.

Une UI de gainable est en fait une UI presque comme les autres. Elle collecte les besoins des diverses pièces et les synthétise en une demande vers l'UE : "il me faut du chaud (ou du froid) avec telle puissance, envoie moi la quantité de fluide qu'il faut".

Un des avantages des gainables est une gestion simplifiée des condensats, qui de plus n'ont que rarement besoin de pompe de relevage. Un inconvénient est lié aux pertes thermiques dues aux gaines : des gaines transportant de l'air à 8° dans des combles à 50° exigent une isolation plus que soignée.

Bonjour.

C'est sympa de le documenter ici, car rien ne vous y obligeait. Heureux d'avoir contribué à résoudre votre problème.

Bon vent (frais). Dom.

Bonjour.

Merci pour votre démarche altruiste. Disons que les situations sont variées. Si le moteur ne comporte que des enroulements, c'est la carte qui génère les stimuli, et un défaut de rotation vient souvent de la carte. Si le moteur est à haute tension continue et électronique intégrée, c'est souvent le moteur seul. Mais si ses composants HT ont claqué, il arrive que cela endommage la carte. Un oeil averti pourra analyser la situation et donner un pronostic quasiment à coup sûr.

On peut trouver en Chine des moteurs à prix bas. J'ai eu le cas en début d'année : 2 moteurs Hitachi changés pour 150€ au total port compris, machine RAM130 de 13 kW... A ce jour, tout continue de fonctionner. Question 9014.

Bonjour.

Sur les machines un peu âgées, il est courant que le soleil ait eu raison des plastiques de l'isolant. Vous pouvez acheter de l'armaflex (voir photo), trouvable en GSB ou chez les distributeurs de ce produit.. La mise à nu des tuyaux génère aussi un peu de pertes, en froid et en chaud, donc c'est vite rentabilisé. Si l'armaflex n'est pas pré-coupé longitudinalement, utilisez un cutter pour le faire. Mettez du scotch large pour terminer le travail.

Mais ce n'est pas cette mise à nu qui provoque un surplus d'eau au niveau de l'UI.

Pour agrandir l'image, cliquez dessus.

Bonjour.

Cette clim serait une mobile monobloc. Confirmez-vous?

Pendant les minutes où elle fonctionne, est-ce que de l'air (chaud) est expulsé par le gros tuyau? Si oui, il se peut que le condensateur du compresseur soit devenu faible et que du coup le compresseur n'ait plus assez de couple, du coup, il cale, ce qui l'amène en surchauffe, et il se coupe finalement par son "klixon" intégré.

Bonjour.

Quelle est la puissance restituée de votre installation? Notre réponse pourra différer suivant que c'est une 2.6 kW ou une 7 kW (9000 / 24000 BTU).

On dirait bien que le microP de votre console fait n'importe quoi. C'est lui qui commande tout, les volets, les ventilateurs, les bips, le dialogue avec l'UE... Quand son alimentation (normalement 5V) est "bruitée", autrement dit présente des perturbations causées par un condensateur chimique devenu inefficace, alors le microP a un comportement erratique et prend des initiatives inattendues. 15 ans est un âge respectable où ce genre de comportement n'est pas rare. Si j'étais vous, je changerais les condos chimiques de l'alim de la console.

Autre hypothèse : si le contrôle du moteur se fait par optotriac et triac, alors l'un d'eux aura fatigué à cause d'un schéma mal conçu. Hélas, j'ignore le type de moteur sur cette console. Si c'est un DC brushless, dans ce cas, ce pourrait être le moteur concerné qui délire (sa carte interne)... (connecteurs S301 et 302).

Bref, il va falloir mettre les mains dans la machine pour aller un peu plus loin. C'est le ventilo supérieur ou inférieur qui fait des siennes? Une photo de la carte aiderait le diagnostic.

Bonjour.

Si vous avez un accès facile à l'extrémité (lointaine) du tuyau, vous pouvez tenter d'aspirer (sans avaler ce qui viendrait, cela va de soi!) pendant qu'une personne écoute le bruit créé dans le mural. Si glouglou, alors il n'est pas bouché... ou vous le débouchez en faisant cela. Si vous avez peur du liquide, alors soufflez avec toujours une personne qui écoute.

Je suppose que l'évacuation est purement gravitaire, sans pompe. Si pompe, alors elle pourrait être en panne.

Bonjour.

Quand elle se met en route toute seule, est-ce que c'est à partir de l'arrêt total (volet fermé), et est-ce que le volet s'ouvre en même temps?

Quand elle se met en route toute seule, est-ce que du froid (ou à la rigueur du chaud) est produit? Si NON, alors il se peut que la commande de vitesse du moteur de ventilation fasse des siennes.

Quel âge a l'installation? Référence de l'unité intérieure? A partir d'un certain âge, des cartes peuvent être atteintes de "démence sénile" et faire n'importe quoi. Véridique!!

Quand le gros transistor claque, en général ses pattes 2 et 3 (collecteur et émetteur) se mettent en CtCt (court-circuit), et dans ce cas la R140 claque instantanément, plus vite que le fusible à côté de R2. Apparemment, 2 et 3 sont en CtCt chez vous, mais R140 n'a pas grillé (devenue infini). Situation rare et inexplicable...

Etes-vous bien sûr que c'est les pattes 2 et 3 en CtCt et pas plutôt les 1 et 3? Dans ce cas, cela ne grillerait pas le fusible ni R140, mais le transistor deviendrait bloqué et l'alim ne fonctionnerait plus. La cause probable serait alors la diode D1 qui serait en CtCt. Vérifiez sa santé, et confirmez 2/3 vs 1/3.

Vérifiez aussi les CtCt en mode ohmmètre 200 ohms. Commencez par réunir les pointes de touches, vous lisez alors une valeur zzz, qu'il vous faudra soustraire aux mesures demandées. Exemple, zzz = 0.3 ; une résistance lue à 1.0 fait alors 0.7 ohm. R140 étant proche de 0, on peut la confondre avec un CtCt.

Bonjour.

Quel est le modèle de votre installation? S5/6/8/10/13/16? Et celui de l'unité extérieure (AOY...)?

Sur l'unité extérieure, en enlevant le panneau de droite, que fait la LED de diagnostic? Si clignotement, quelle durée ON et quelle durée OFF?

Bonjour.

Et si vous alliez faire un tour chez votre ophtalmo préféré?... La R140 crève les yeux sur votre 1ère photo, elle est même traversée par votre coup de crayon rouge... CMS = composant monté en surface, donc sans queues qui traversent le circuit imprimé. 1R2 = 1.2 ohm.

Testez aussi la diode zener D10, elle a sans doute dégagé dans la foulée, en faisant office de fusible hyper rapide.

Bonjour.

Désolé pour mon silence, j'étais absent 4 jours. Hélas pour vous, il est normal d'avoir une résistance pure entre gâchette et A1 sur des triacs. Bizarrement, cela n'est jamais mentionné dans les datasheets de triacs. Du coup les vôtres sont probablement bons. Cette résistance n'est pas gênante dans la mesure où l'on applique en principe de brèves impulsions sur la gâchette, et non des tensions/courants fixes.

Si j'étais vous, je changerais les opto et remplacerais les deux 100ohms de gâchettes par des 4.7kOhms, pour réduire drastiquement le courant de sortie des optos et du coup le courant de gâchette des triacs. Parce que les 100 ohms peuvent laisser passer des courants de 3A, c'est délirant vu que les triacs déclenchent à quelques dizaines de mA.

Bonjour.

Je pense que c'était une coïncidence ; si vous n'aviez pas tapé sur la V4V, la clim aurait aussi démarré aussi quelques instants. La cause est surement ailleurs, mais je suis un peu démuni pour aller plus loin dans le diagnostic.

Bonjour.

Les diodes dessoudées, ce n'est pas la fin de ma rép 9, je parlais des 2 dernières lignes.

Dessouder les 77 pattes et gratter la résine, chapeau, vous avez "la foi"... Si des pattes du M63823 sont en CtCt, attention, ce peut être les sorties du processeur qui le sont, parce que celui-ci aurait dégagé. Et dans ce cas c'est cuit pour la carte (fille et mère, la fille ne se vendant pas).

Bonjour.

Si l'évacuation n'a pas de pompe de relevage, il sera impossible à l'eau de remonter 22cm 2m plus loin. D'après vos dires, le point haut des 22cm est plus haut que le bac à condensats de l'UI. Du coup, le bac va déborder. Vous êtes peut-être sauvé par l'hygrométrie faible en France ces jours-ci, mais l'absence totale de condensation est quand même surprenante...
