Condensateur de démarrage scie circulaire ?

Rechercher dans le forum outillage :
ou taper le n° d'une question pour y accéder directement
Je pose une nouvelle question :
Actuellement 2 780 questions dans le forum outillage


2640

Question Dépannage Outillage : Condensateur de démarrage scie circulaire ?

christian1899
Membre inscrit
christian1899
1 message
Bonjour à tous.

Nouveau sur ce forum j'aurai besoin de votre aide et de vos conseils.

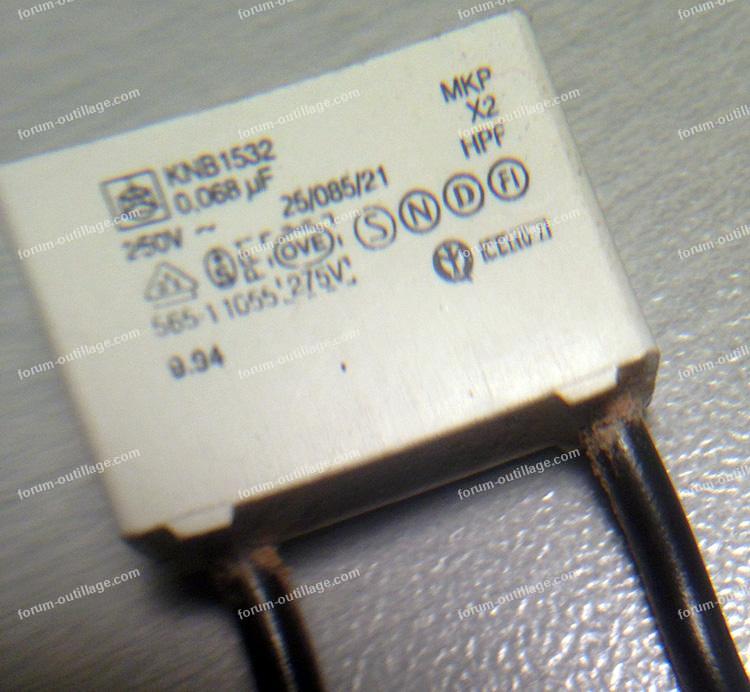

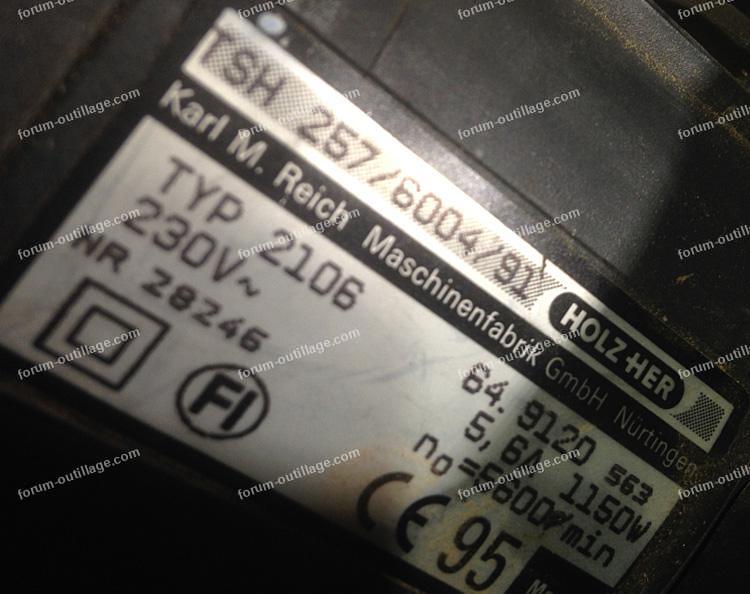

Voilà je viens de récupérer une scie circulaire que l'on m'a donné de marque HOLZ HER type 2106 - 1150 watts - 230 volts elle ne fonctionne plus, la poignée a été démontée et j'ai pu trouver accroché à cette machine un petit composant, d'après ce que j'ai pu entendre et lire il s'agirait d'un condensateur de démarrage, il devait être branché sur le bouton de mise en marche.
Pouvez-vous me confirmer qu'il s'agit bien d'un condensateur de démarrage ?
Comment est-il branché sur la machine ?? et enfin comment le remplacer, il s'agit d'un 0.068 µF qui doit être la puissance or je n'en trouve pas, j'ai vu des 0.43 1 µF etc etc mais pas de 0.068 µF, peut-on en mettre un plus puissant c'est dommage la machine est quasiment neuve.
Je vous remercie par avance de tous les renseignements que vous pourrez me fournir.

Pour agrandir les images, cliquez dessus.
condensateur de démarrageremplacer condensateur de scie circulaire

22 mars 2021 à 08:02
Réponse 1 du forum dépannage outillage

Condensateur de démarrage scie circulaire ?

GL
Membre inscrit
GL
23 916 messages
Bonjour Christian.
C'est un condensateur plus ou moins antiparasites, normalement branché en parallèle avec le moteur.
C'est à vérifier.
La scie est équipée d'un moteur universel avec induit tournant, collecteur et balais, comme sur un aspirateur.
Il n'y a pas de condensateur auxiliaire comme sur les moteurs asynchrones monophasés (tondeuse électrique débroussailleuse, nettoyeur haute pression).
Vous pouvez faire un branchement direct du moteur en shuntant l'interrupteur.
Une manip un peu dangereuse.
Cordialement.
23 mars 2021 à 10:34
Réponse 2 du forum dépannage outillage

Condensateur de démarrage scie circulaire ?

Martien-071
Membre inscrit
Martien-071
1 395 messages
Bonjour Terrien Christian !

En passant ...

Comme l'a dit GL ci-avant ce condensateur est destiné à atténuer des perturbations/parasites, il n'est pas nécessaire au fonctionnement de la machine mais présent pour satisfaire aux normes CEM (perturbations EMI / RFI).

Si l'envie vous en prenait de remplacer ce condensateur, de grâce demandez/cherchez un modèle MKP et de classe X2, il en va de votre sécurité.
MKP est la matière du diélectrique utilisé dans le condensateur : polypropylène et la classe X2 désigne des condensateurs "auto-cicatrisants" destinés à être monté entre les phases ou phase et neutre du secteur.
En cas de surtensions et si un arc vient à se produire dans le condensateur l'oxyde de métal produit par l'arc n'est pas conducteur et ne provoque pas de court-circuit. Le condensateur malgré une capacité moindre continue de jouer son rôle. Un autre type de condensateur risque simplement d'exploser.

Une tension de service de 250V~ (275V=) est un peu faible avec la tension secteur actuelle de ~230V, un modèle 310V~ est plus adapté et résistera beaucoup mieux aux pics de tension.

Dans votre machine il s'agit d'un 0,068 µF ou 68 nF (n: nano), la valeur n'est pas critique, une valeur de 100nF convient aussi bien et est certainement plus facile à trouver.

Cordialement,
Martien-071
24 mars 2021 à 23:10
