Bonjour à tous.

J'aimerais ajouter un point concernant les fiches moulées sur câble.

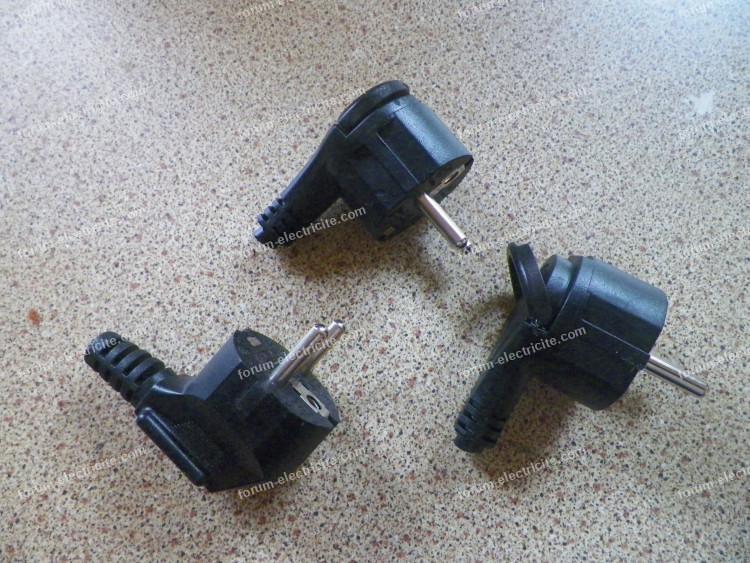

Il existe majoritairement deux grandes catégories : Une catégorie avec câble sortant de façon axiale sur la fiche selon son mode d'insertion ; une catégorie avec le câble mis à 90°.

Je ne m'attarde pas sur les autres.
Je suis étonné aujourd'hui de constater que la majorité des fiches moulées sont à 90° sur toutes sortes de matériels vendus dans le commerce.
Que ce soit la friteuse, le fer à vapeur, le grille-pain, la perceuse, le rabot, la machine à laver, etc.
Je comprends le bien-fondé au départ de ce type de conception : branchement dans un espace réduit.
J'ai un problème majeur concernant ce choix.
Dans le cas où la fiche fond, voire est en feu : que fait-on instinctivement ?
On tire sur le câble !
Oui, je sais, ce n'est pas ce qu'il faut faire, mais parmi le public, il y a ceux qui ont la connaissance et ceux qui ne l'ont pas encore.
Donc, quand vous tirez sur ce câble avec une fiche à 90°, vous arrachez tout, y compris la prise murale.
Là, ce n'est pas bon, puisque vous créez potentiellement un contexte dangereux mettant à nu des fils sous tension.
Ce ne sont sûrement pas les clips des prises actuellement vendues qui vont empêcher l'arrachage.
Je suis amené, au cours de ma visite annuelle, à remplacer des prises de courant dont les clips ont perdu la force de serrage sur les fils insérés et qui commencent, par faux contact, à s'abîmer thermiquement.

Donc, le remplacement d'une fiche moulée par une fiche à visser apportera la possibilité de rétablir la sortie axiale du câble au profit de la sécurité de tout un chacun.
L'exemple de l'invité au départ de ce sujet montre que nous n'avons pas tous le même niveau de connaissances. Personnellement, je suis contre la fiche à 90°, bien que secouriste et électricien. Je trouve dommage de devoir couper le câble de la machine achetée neuve pour corriger et rester dans un contexte de plus grande sécurité.

Bonne journée, André.

http://www.forum-electricite.com/changer_prise-ma-machine-a-pain.html
http://www.forum-electricite.com/prise-surchauffe-cumulus.html

Pour agrandir l'image, cliquez dessus.

Bonjour à tous.

Le sujet a maintenant 6 ans, mais j’entends encore parler de cette "interdiction", c’est pourquoi j’ajoute un commentaire.
J’aborde aussi un point sur la sécurité électrique.

Le sujet a débuté par une volonté européenne de réduire la consommation de courant électrique, et il a été décidé d’interdire la fabrication des ampoules à incandescence ou à filament.
On a dit que la sardine avait bouché le port de Marseille.
En fait, c’était un vaisseau en bois qui,en coulant, a bouché le port suite à un combat ; ce vaisseau était nommé LA SARTINE...

Ce qu’il faut retenir dans cette pseudo-interdiction de la douille et des ampoules B22, c’est la démarche commerciale et le coût de fabrication de ce matériel.
J’ai démonté des ampoules E27 et B22 en éclairage à fluorescence et à LED pour me rendre compte que les fils de connexion à la platine électronique étaient soudés sur des pastilles dans le cas des B22, et que l’un des fils était simplement serré entre le plastique et le culot à visser des E14 et des E27.

Pourquoi est-ce que je démonte ?
Pour récupérer les diodes, les condensateurs chimiques, les selfs de lissage ; je suis passionné par les trains électriques et mon budget ne me permet pas de faire autrement. Donc la lampe E14 et E27 est plus simple à fabriquer que la B22, quoique avec les machines permettant de les fabriquer de façon automatisée, cela permet beaucoup de choses...

Passer à la douille à vis sans regret ? Attention : Si la lustrerie est reliée à la terre par son raccordement.
Il faut savoir que la terre est obligatoire du point de vue de la sécurité électrique, surtout si votre installation électrique n’inclut pas encore de disjoncteur 30 mA.

Ce type de disjoncteur est obligatoire dans une installation neuve, mais l’obligation ne porte pas encore sur les installations existantes.
La mise à la terre restant obligatoire, les lustreries équipées de douilles E14 ou E27 devraient vous obliger à avoir un disjoncteur 30 mA sur votre installation (et en cas de branchement sur une prise, à reprendre l’installation de cette prise en insérant un disjoncteur 30 mA si ce n’est pas déjà fait).

Donc, le simple fait de changer la douille B22 par une douille à visser E14 ou E27 doit s’accompagner d’une démarche de vérification de votre installation ; il ne faudrait pas qu’en touchant le lustre, vous y restiez accroché et soyez électrisé si les connexions sont défectueuses.

Bonne journée, André.

Bonsoir.

C'est tout le problème du manque de graisse dans le compartiment boîte vitesse mécanique.
Ce manque entraine à la longue une certaine difficulté par changer les vitesses ou de fonction percussion/perçage.
A force de durcir, les doigts s'usent et on fini par bloquer la perceuse dans une seule fonction...
J'ai plusieurs perceuses, et réparer c'est souvent au cas par cas.
Je ne connaissais pas l'astuce de la bille déplacée, c'est très bien à condition d'être sûr que la bille ne puisse jamais s’échapper de son logement. Sinon, pris dans un pignon, cela va pas être du gâteau ...
Bonne continuation, André

Bonjour.

Il est toujours possible de brancher la perceuse en direct sans la gâchette pourtant bien commode.
Un petit tout sur Aliexpress peut être utile dans ce cas. Faut prendre un gâchette d'au moins 6,6A en 250V.
Ne pas confondre avec une gâchette pour des moteurs fonctionnant sur batterie.
Perso c'est ce que je fait, quand la gâchette flanche ou ne fonctionne plus qu'en tout ou rien, c'est à dire sans pouvoir faire progresser la vitesse selon l'enfoncement de la gâchette.
Bonne continuation, André

Bonjour.

Belle machine que ce jaune !
Ce sont les dernières fabriquées avant la cessation en septembre 2000.
Les plans éclatés, il n'y en a pas d'accessible à ce jour.
Le branchement de base : les 2 fils les plus gros venant du cordon d'alimentation vont sur la gâchette sur les plots IN.
Les deux autres sortant de la gâchette vont l'un sur la bobine, l'autre sur un balais.
De l'autre coté de la bobine on va à l'autre bobine. elles sont en série électriquement.
De cette deuxième bobine on va sur l'autre balais.
C'est le principale pour que la perceuse reprenne du service.

Pour les autres câblage de fils très fins, je ne sais pas du tout.
Bonne continuation, André

Bonjour.

Réponse très tardive, je suis nouvellement inscrit.
Les perceuses Peugeot Outillage c'est une de mes passions.
La bille retrouvée est effectivement pour assurer le verrouillage de la position du bouton de commande des 2 gammes de vitesses de la boîte mécanique. Il se peut qu'un petit ressort soit là pour pousser sur la bille et assurer le verrouillage de façon précise pour que les pignons soient à la bonne place.
Bonnes journées, André

PS : J'ai cette perceuse parmi les PC652/653 PC882/883/885/895/896 PC983/985/986 PC1000H/PC1086H/1093/1095 et d'autres comme les bleus et les jaunes PT1210/1211

Bonjour à tous,

J'ai parcouru vite fait le sujet.
Tout d'abord merci pour les nombreuses réponses données.
Concernant les pièces, c'est clair depuis la cessation d'activité de POE en septembre 2000, il n'y a ni pièces en stock, ni nomenclature sur internet même chez Peugeot Outillage.
Ce que je fait , c'est relever les caractéristiques dimensionnelles et les propriétés attendues pour recherche un compatible.

Exemple pour un induit, le rotor,
longueur hors tout,
type et sens du pignon hélicoïdale en sortie (souvent CW4
diamètre de l'axe coté roulement près du collecteur, position du roulement
diamètre du collecteur et largeur pour les balais, position de la zone des balais
positon exact du ventilateur et sa forme pour assurer l'aspiration
position et diamètre du roulement sortie rotor et diamètre d'axe
la puissance de la perceuse concernée, c'est très important sinon après remplacement on peut faire griller l'inducteur par manque d'équilibre de répartition des tensions entre le rotor et l'inducteur qui sont il faut le rappeler sont en série.

Après il faut passer du temps à rechercher sur Amazone, Aliexpress, Bosch, Metabo, et d'autres qui propose des induits. Tots se cachent souvent derrière une référence au lieu de donner ce qu'il nous faut

Autre exemple, la gâchette:
Là ce qu'il faut absolument savoir c'est l'intensité qui doit traverser cette gâchette.
Pour les perceuses PEUGEOT PC en 300 à 1010 watts, une gâchette capable de piloter jusqu'à 6,6A convient. Il existe des gachettes qi fonctionnent en accélérateur de vitesse selon l'enfoncement.
D'autres sont avec une molette à visser dans le bouton permettant de calibrer la gamme de vitesse permise pour la fonction d'accélérateur de vitesse.D'autres encore possède en plus une levier qui actionne un inverseur (anciennement on appellé cela un interrupteur "croix" qui croisait littéralement les 2 fils entre l'entrée et la sortie. Le cabalge de cet inerrupteur s'interpose entre l'inducteur et les balais pour pouvoir inverser le sens de rotation.
L'autre chose que l'on va regarder c'est la position et le diamètre du verrou
la dimension externe de la gâchette, y compris l'épaisseur du bouton
et bien entendu la forme du levier pour la fonction d'inversion du sens de marche.
Le fin du fin on va s'attarder sur la couleur.
Bon faut être franc, la couleur orange caractéristique de Peugeot est introuvable.
Donc on prendra ce qui existe : rouge, noir ou gris...

Comme précédement en ayant touts les infos sous le coude on va scrutter les sites qui propose des gâchettes...

Pour la paltine électronique objet du brevet PEUGEOT et qui gère la puissance maxi (on parle souvent dans la notice du couple), là je n'ai pas de solution valable à incorporer dans la perceuse.
Un varaiteur externe de puissance comme pour un radiateur électrique peut tout à fait convenir.Il faut alors viser un variateur de 2500 à 3000 watts pour pouvoir avoir une protection suffisante du variateur face aux retours de courant de la perceuse à cause des innombrables coupures du passage du courant par les balais.

Le condensateur
En générale pour les perceuses Peugeot on trouve du 0.020 à 0.047uF, branché à l'entrée de la gâchette.
C'est un non sens, car il faut protéger la gâchette des retours de tensions (Dirac) et des nombreuse coupures au niveau des balais. Il faudrait recâbler le condensateur aux bornes des balais.
Certains condo sont avec 3 fils, l'un d'eux va sur la carcasse de l'inducteur. C'est aujourd'hui interdit pour assuerer le double isolement de la perceuse. Un danger peut exister à cause de ce genre de condo.
Il faut débrancher définitivement le troisième fil qui va sur la carcasse en prenant le soin de l'isoler électriquement.

Les balais :
On trouve assez facilement des balais compatible. Ce qu'il faut connaître, la longueur résiduelle dans le coulisseau doit être d'au moins au tiers de la longueur d'origine. Sinon on a le risque que le balais de mette de travers voir abime le collecteur au point de faire sauter une lamelle en cuivre.
Une réparation du collecteur est toujours possible mais pas forcément avec sucés.

Les pignons
Autant dire tout de suite que la forme de la denture est très importante vu la vitesse de rotation du rotor.
On peut littéralement exploser des engrenages avec des morceaux qui peuvent devenir dangereux si le boîtier à graisse est fragilisé...

Les roulement
Assez souvent les roulements sont avec des flancs de protection métalliques.
Les roulement dit "étanches" peuvent être mis à la place, mais attention comme il n'y a pas d'entretien possible puisque étanche la durée de vie est limitée.Chez SKF on a souvent des indications opportunes sur le sujet.
Pour le reste on prend un compatible selon les dimensions : diamètre externe, interne et épaisseur.

Bon courage à tous.
André
