Démontage moteur électrique lime Black et Decker KA293

Rechercher dans le forum outillage :
ou taper le n° d'une question pour y accéder directement
Je pose une nouvelle question :
Actuellement 2 650 questions dans le forum outillage


1661

Forum Bricoleurs Outillage : Démontage moteur électrique lime Black et Decker KA293

nanar53
Membre inscrit
nanar53
1 message
Bonjour,

Comment démonter le galet (où passe la bande ponceuse) du rotor sur lime Black et Decker KA293.
Merci.
25 mars 2013 à 11:58
Dépannage outillage électrique 1

Démontage moteur électrique lime Black et Decker KA293

totoche310
Membre inscrit
totoche310
14 messages
Bonjour, avec quelques photos il serait plus pratique de vous aider, cordialement.
01 juin 2013 à 20:18
Dépannage outillage électrique 2

Démontage moteur électrique lime Black et Decker KA293


Invité
invité
Avez-vous trouvé la solution car je viens d'avoir le même problème, rotor non bloqué, galet en bout de rotor avec ventilateur, lui est bloqué tout cela après un arrêt normal.
25 novembre 2015 à 15:45
Dépannage outillage électrique 3

Démontage moteur électrique lime Black et Decker KA293

steph47
Membre inscrit
steph47
2 messages
J'ai trouvé sur Servitech un moteur complet avec galet entraîneur repère 101 référence 90524071 pour lime électrique Black & Decker KA900E ce moteur est identique au moteur du KA293E type 2 qui lui n'est plus en stock nulle part.
25 novembre 2015 à 18:00
Dépannage outillage électrique 4

Démontage moteur électrique lime Black et Decker KA293

steph47
Membre inscrit
steph47
2 messages
J'ai réussi à débloquer le ventilateur du rotor avec son support, ceci est dû au jeu créé par l'usure et donc le fond du ventilateur par friction se soude sur le fond de la carcasse, c'est en voulant désolidariser le moteur du ventilateur en tapant assez fort que tout cela s'est débloqué.
Au remontage j'ai rajouté une rondelle en plastique à la rondelle d'origine, cela permettant de laisser du jeu entre le ventilateur et le support, après remontage, tout va très bien la lime électrique Black et Decker fonctionne à nouveau très bien.
Seul bémol, j'ai commandé entre deux une nouvelle lime sur Amazon, je vais maintenant en avoir deux.
Par contre la solution Servitech coûte très cher, autant acheter du neuf, car les prix annoncés sont sans la TVA et le transport est hors de prix.
27 novembre 2015 à 13:05
Dépannage outillage électrique 5

Démontage moteur électrique lime Black et Decker KA293


Invité
invité
Bonjour,

J'ai exactement le même problème, j'ai réussi à faire reculer le ventilateur sur son axe mais je ne sais pas démonter le mécanisme devant pour pouvoir mettre une rondelle.
J'ai peur de forcer et de casser ou tordre quelque chose...
Comment faire ?
Merci de me dire.
RP
Clunydbm
28 janvier 2017 à 18:36
Dépannage outillage électrique 6

Démontage moteur électrique lime Black et Decker KA293


Invité
invité
Bonjour,
J'ai eu le même problème que Steph47.
J'ai tapé très fort avec le marteau mais je n'ai pas pu désolidarisé le moteur du ventilateur.
Par contre en faisant cela j'ai pu refaire tourner le ventilateur à la main sans pouvoir y ajouter une rondelle comme précisé dans le message de Steph47.
J'ai remonté le tout et cela fonctionne parfaitement.
Merci à Steph47 pour son astuce.
13 avril 2018 à 15:23
Dépannage outillage électrique 7

Démontage moteur électrique lime Black et Decker KA293


Invité
invité

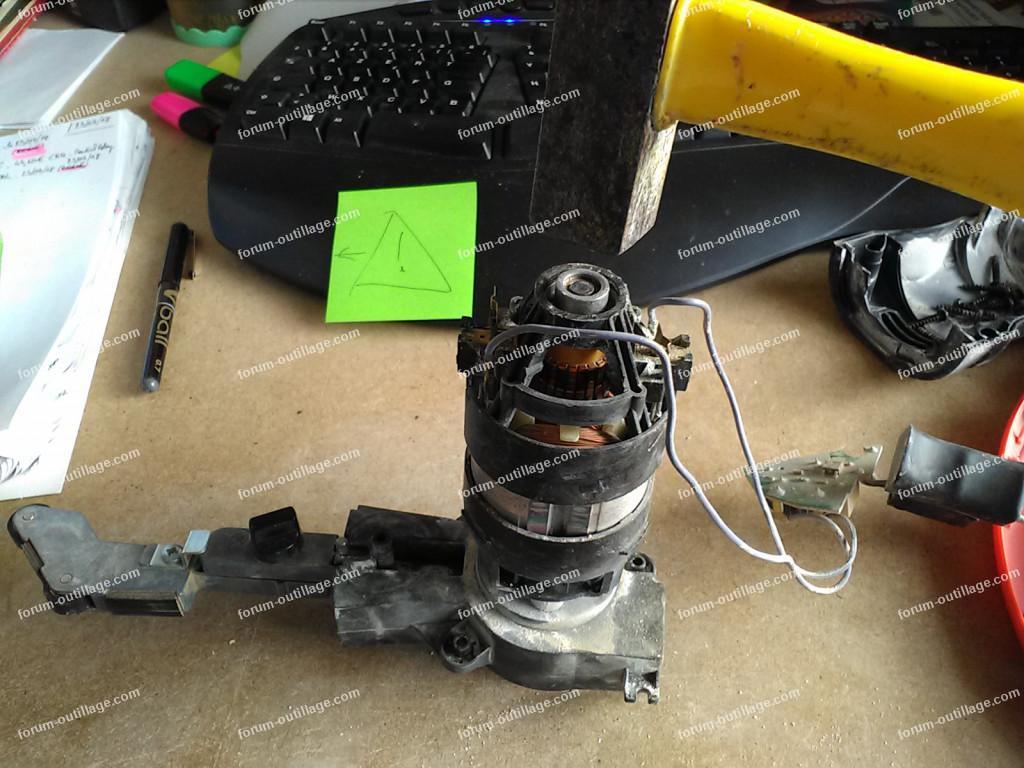

Bonjour et merci à steph47 pour son idée de taper avec un marteau sur le moteur, cela débloque le ventilateur qui a trop chauffé et s'est soudé.

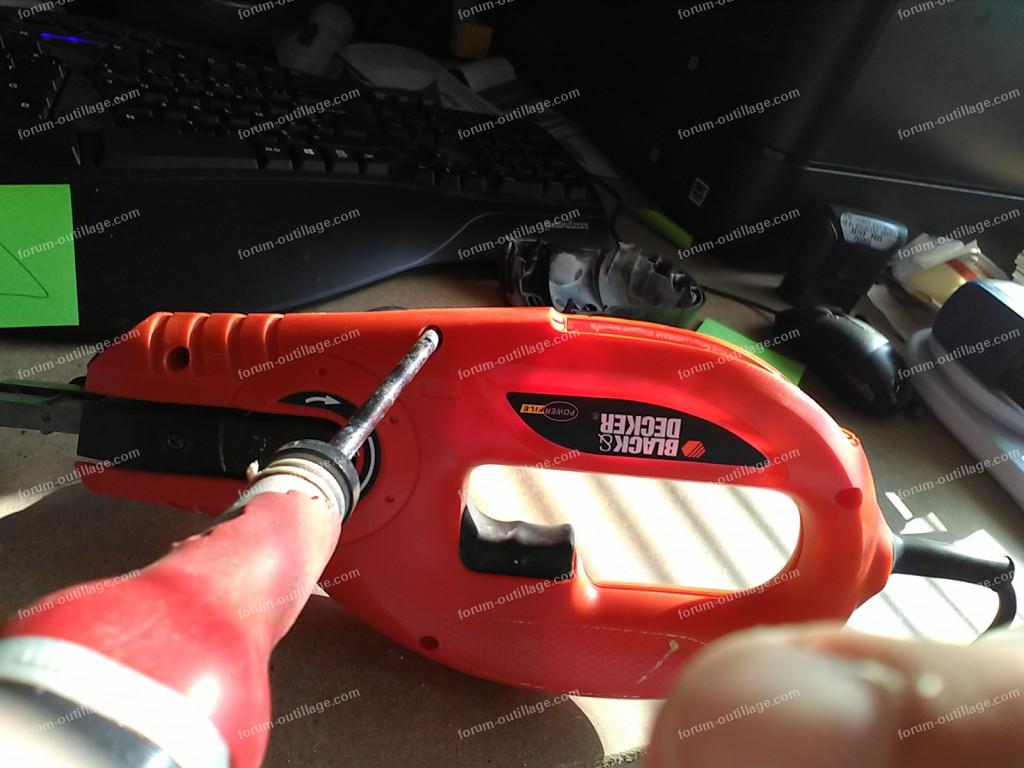

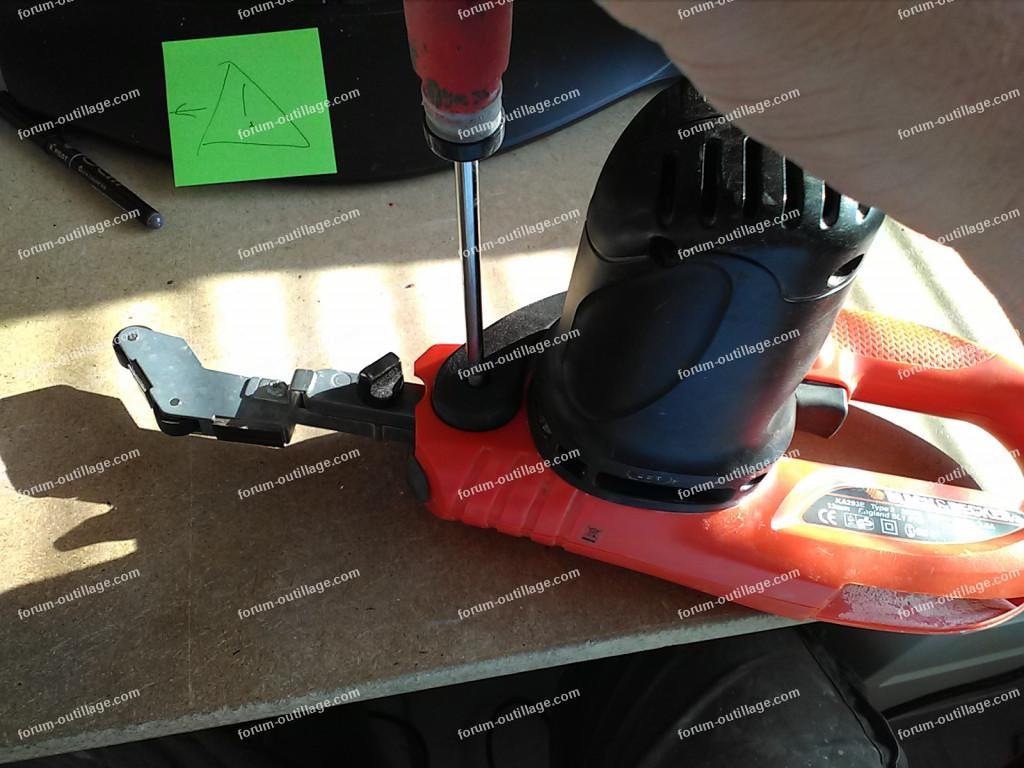

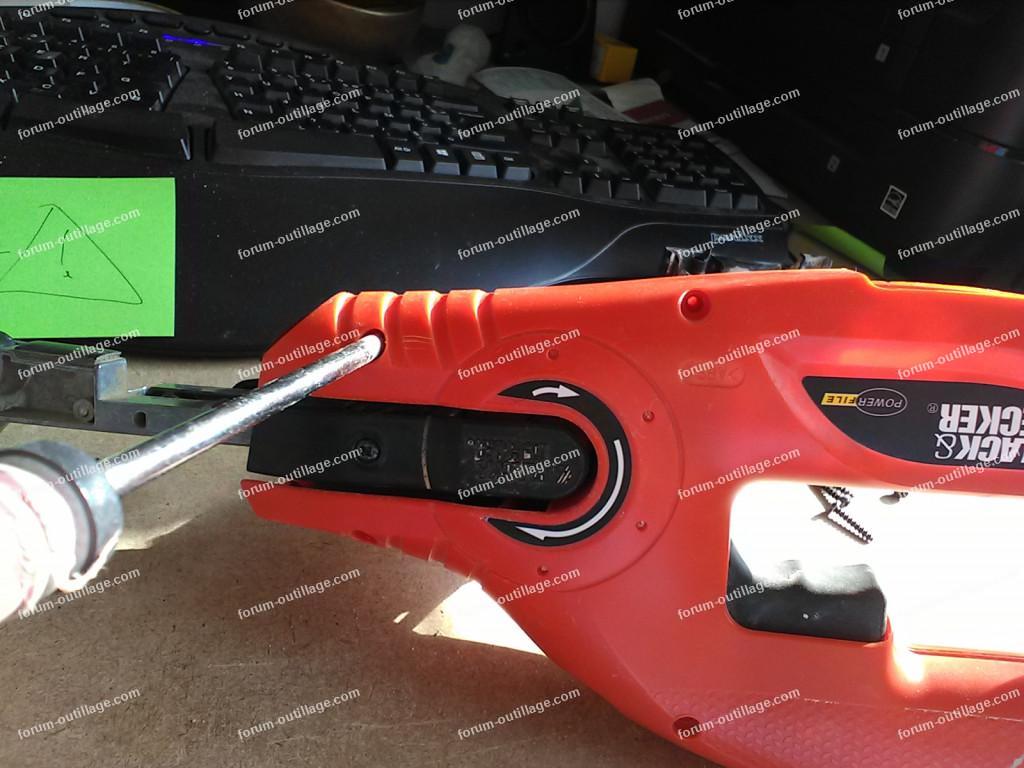

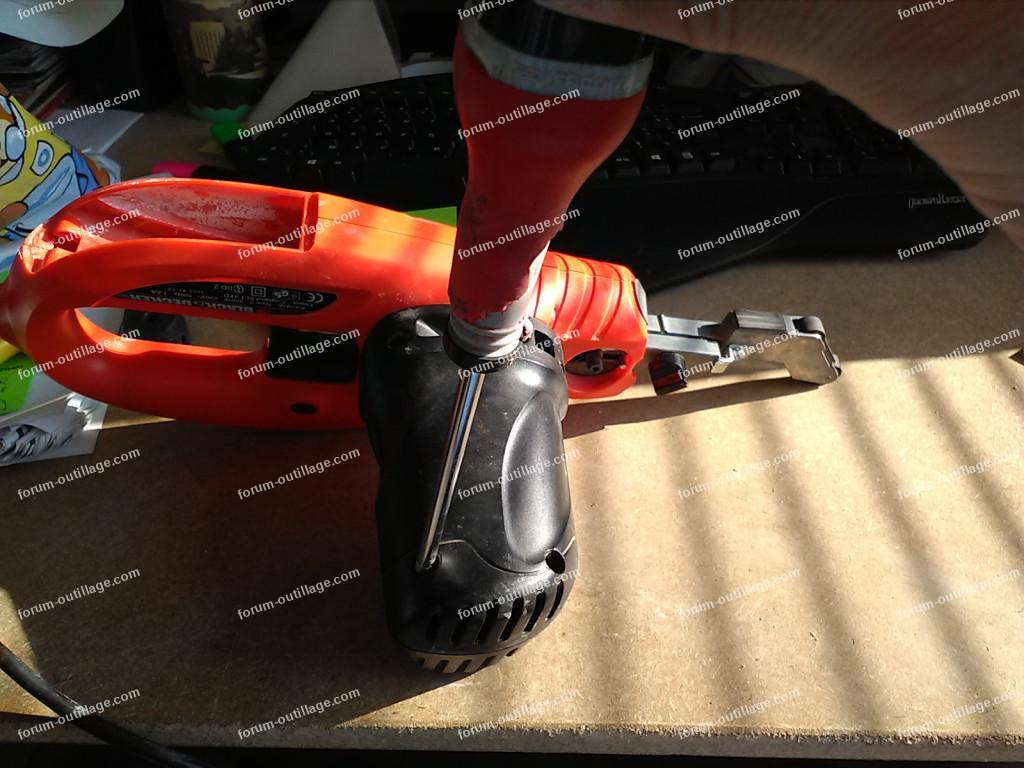

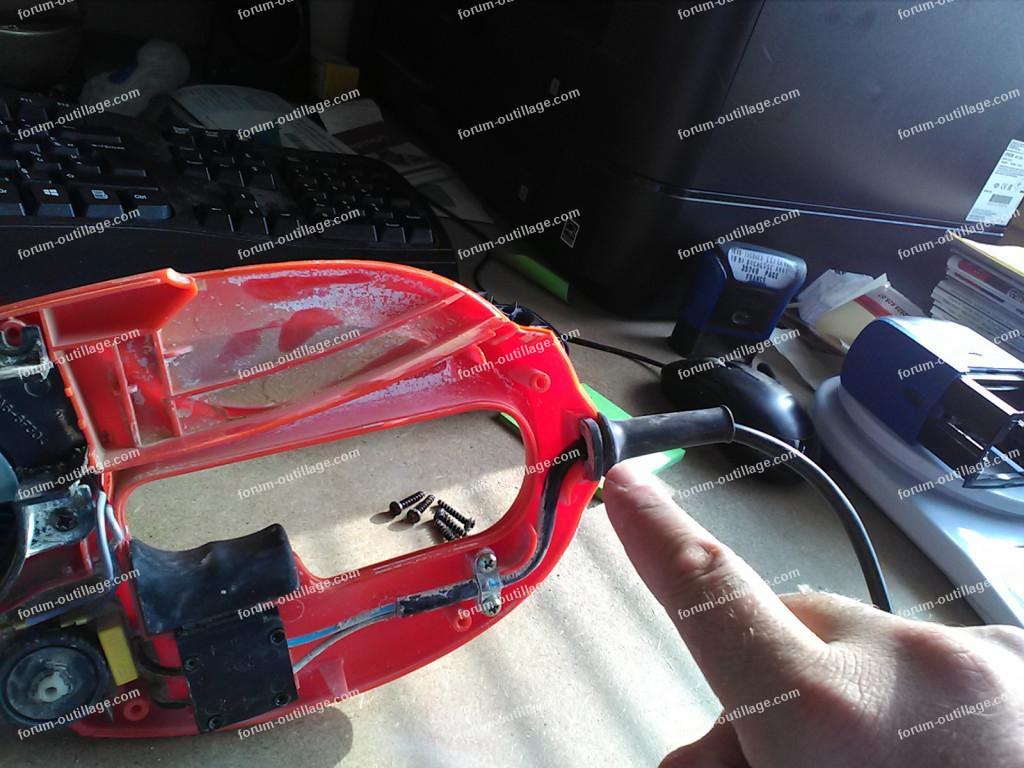

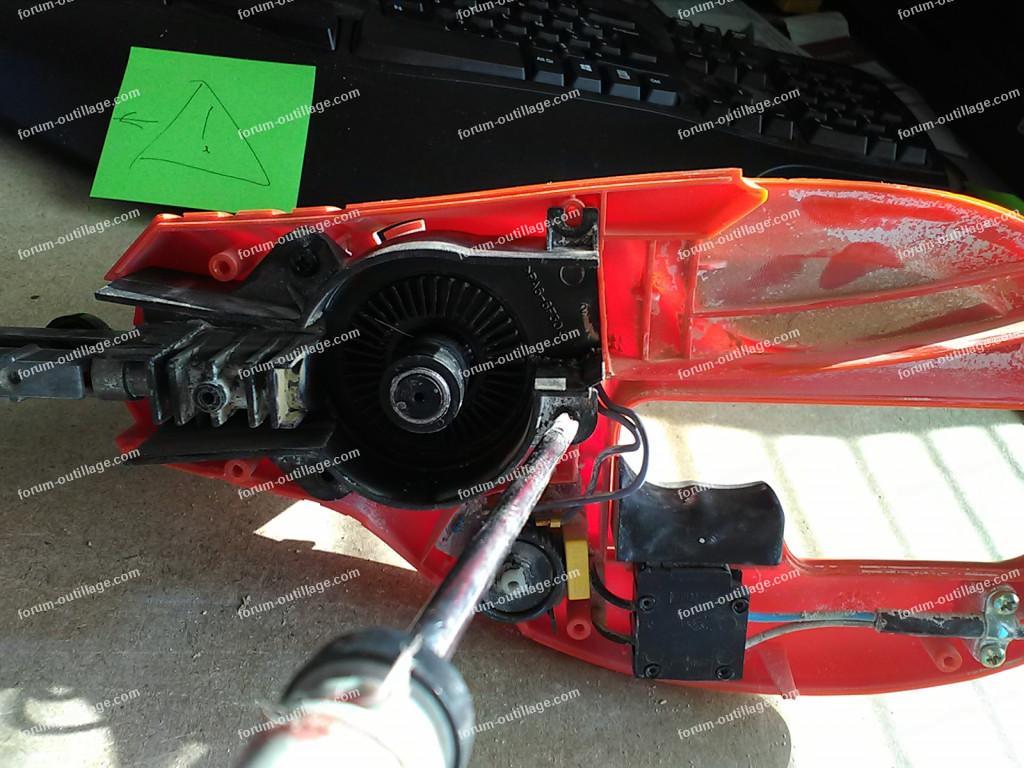

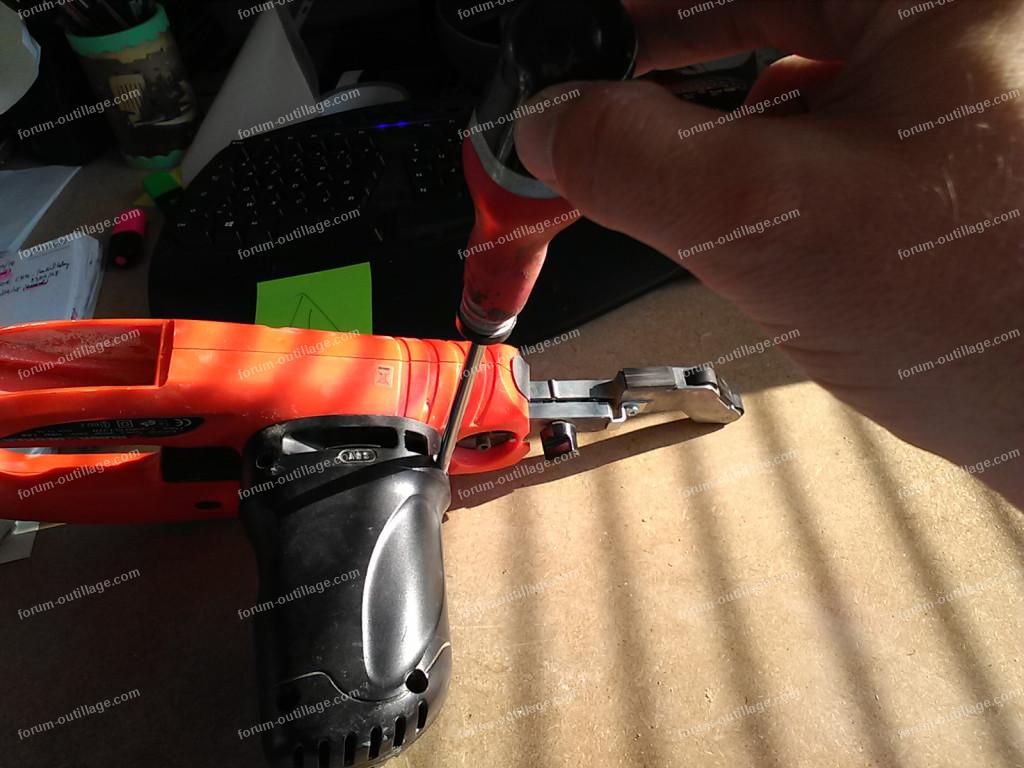

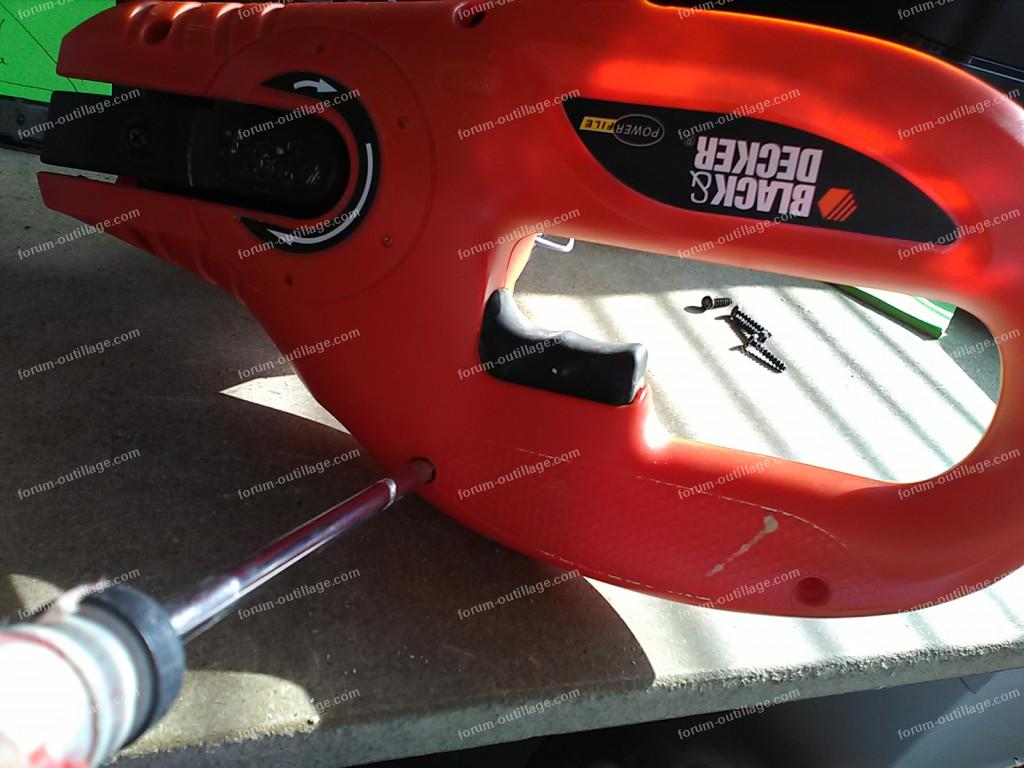

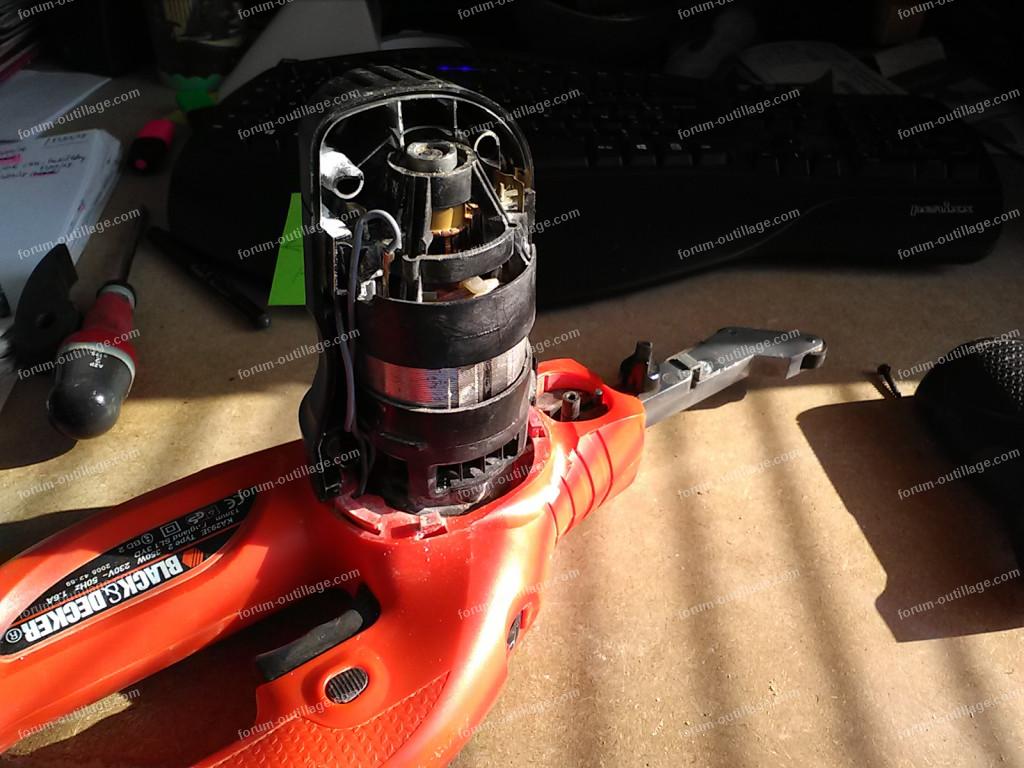

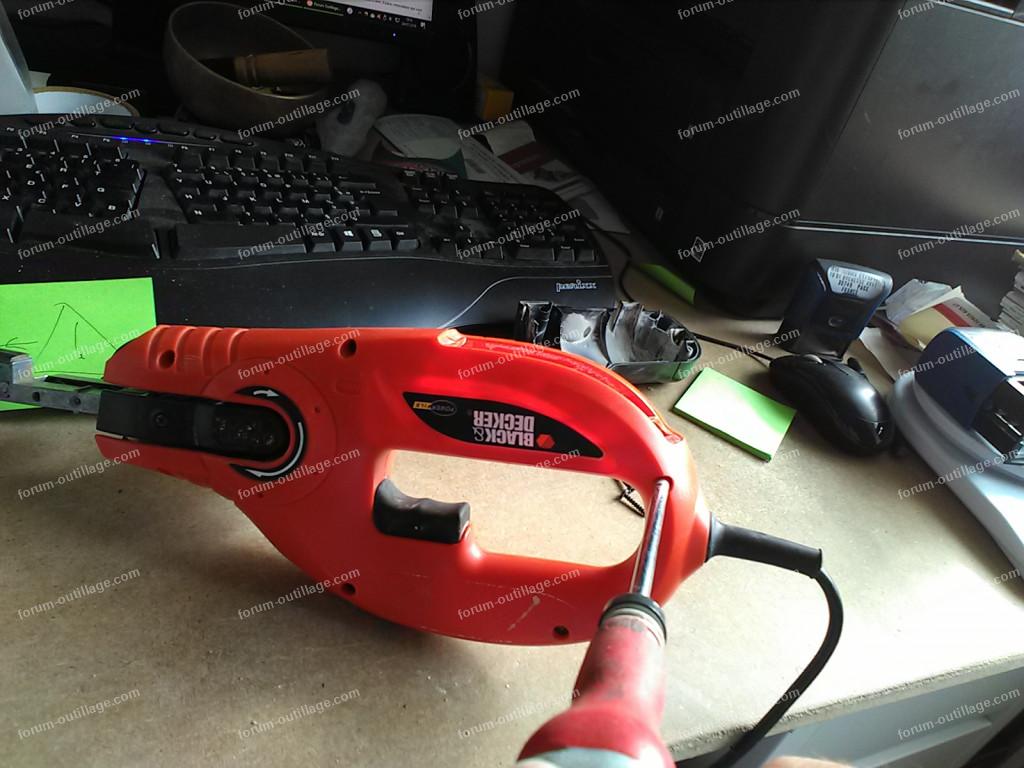

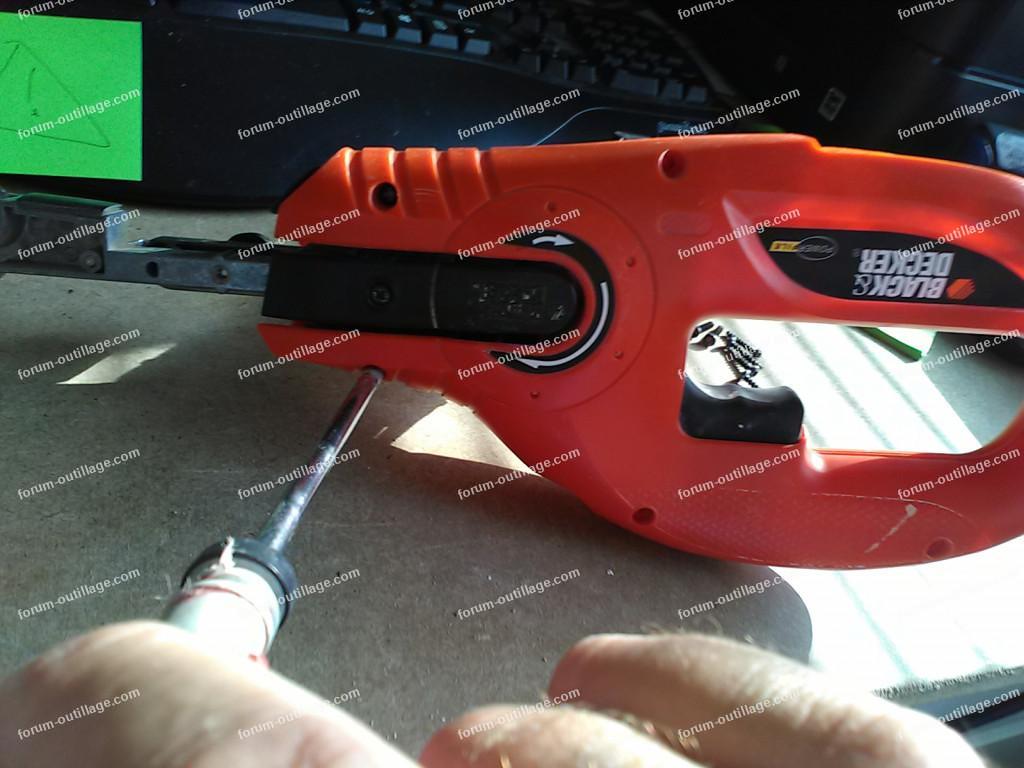

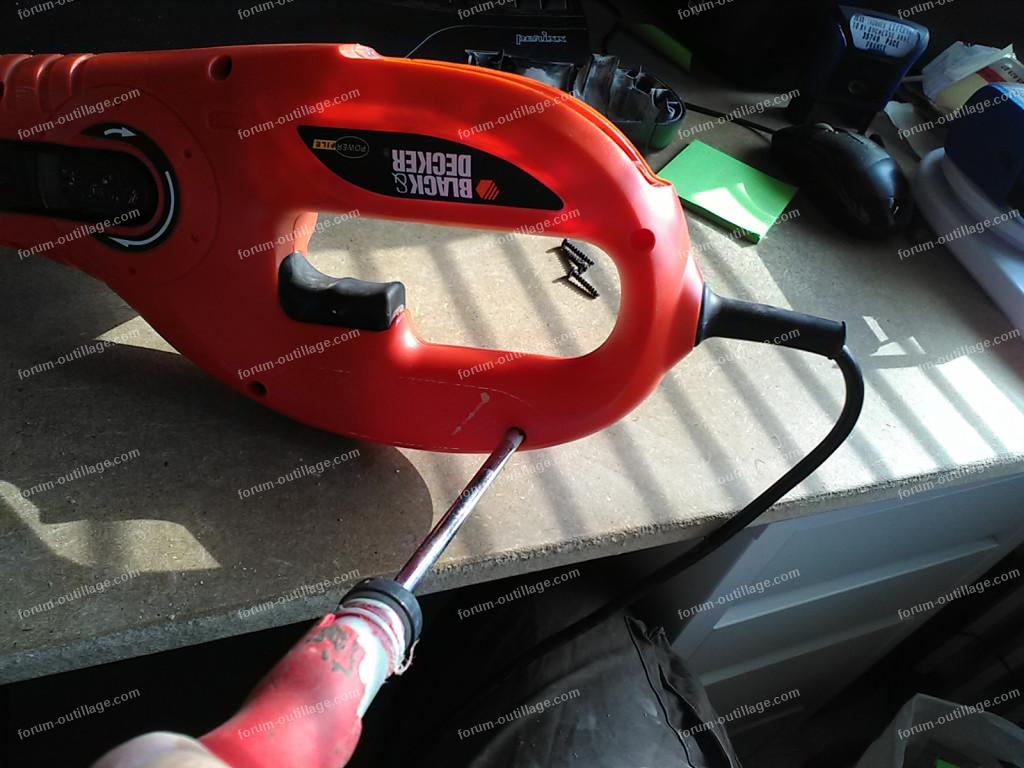

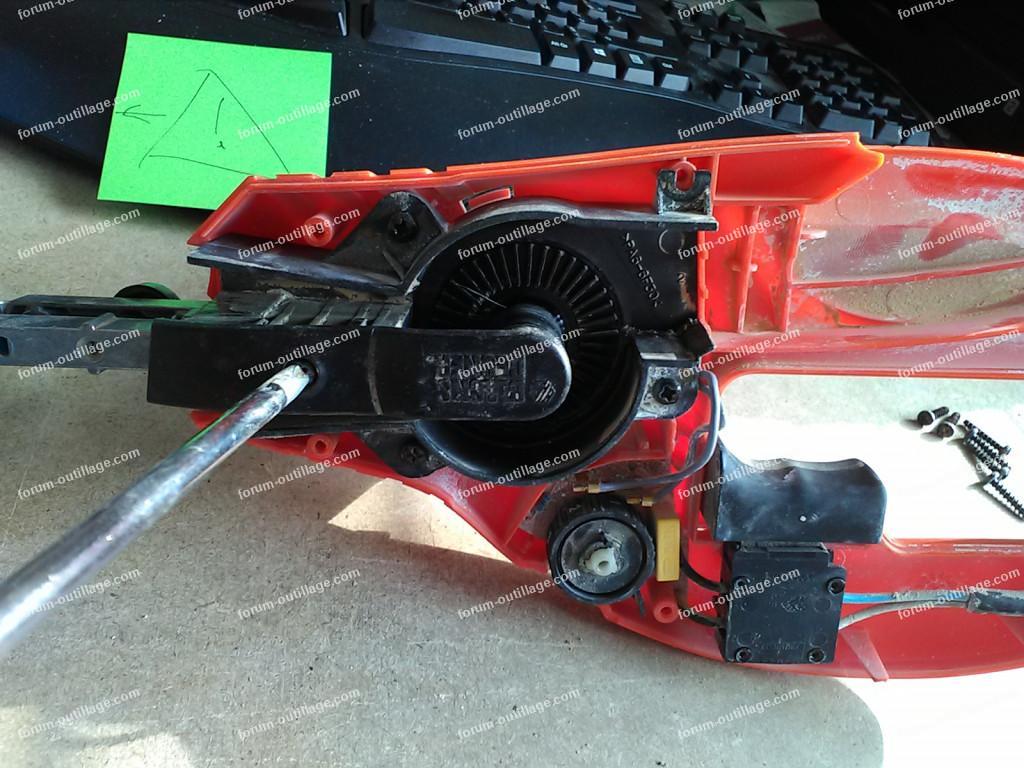

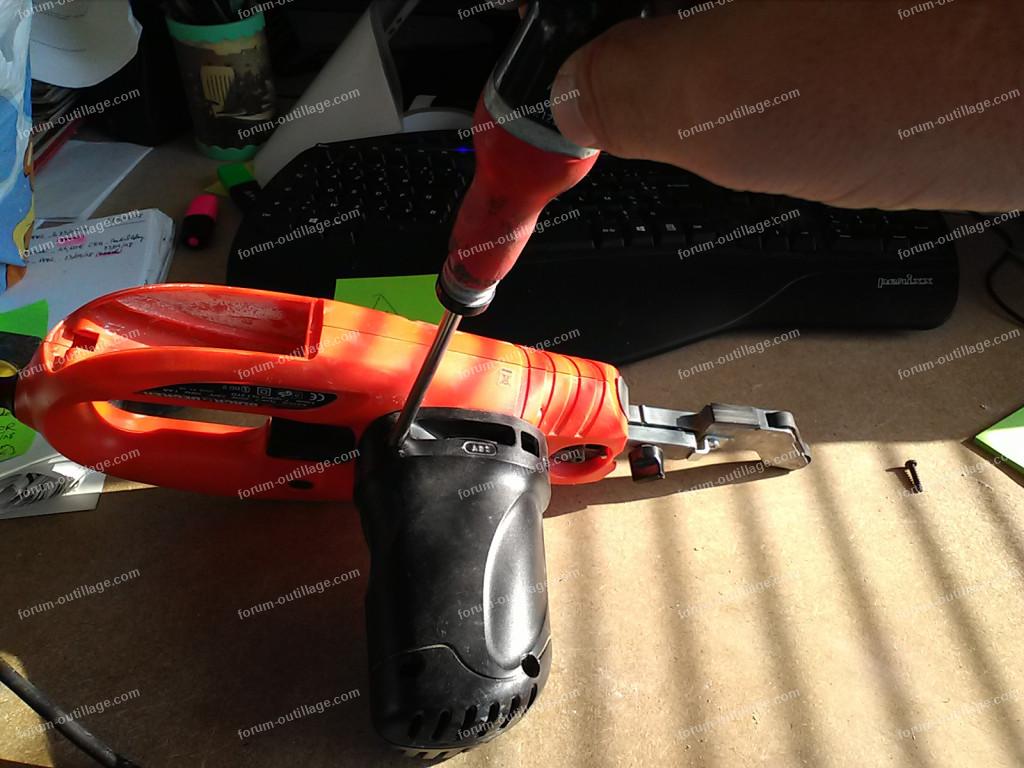

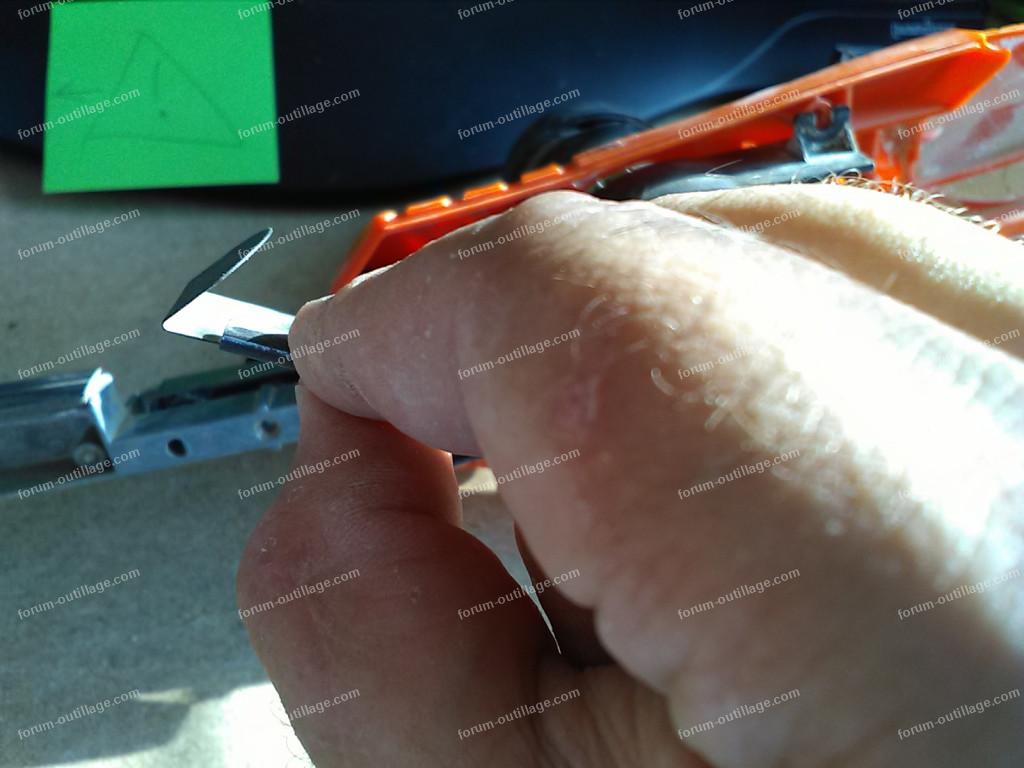

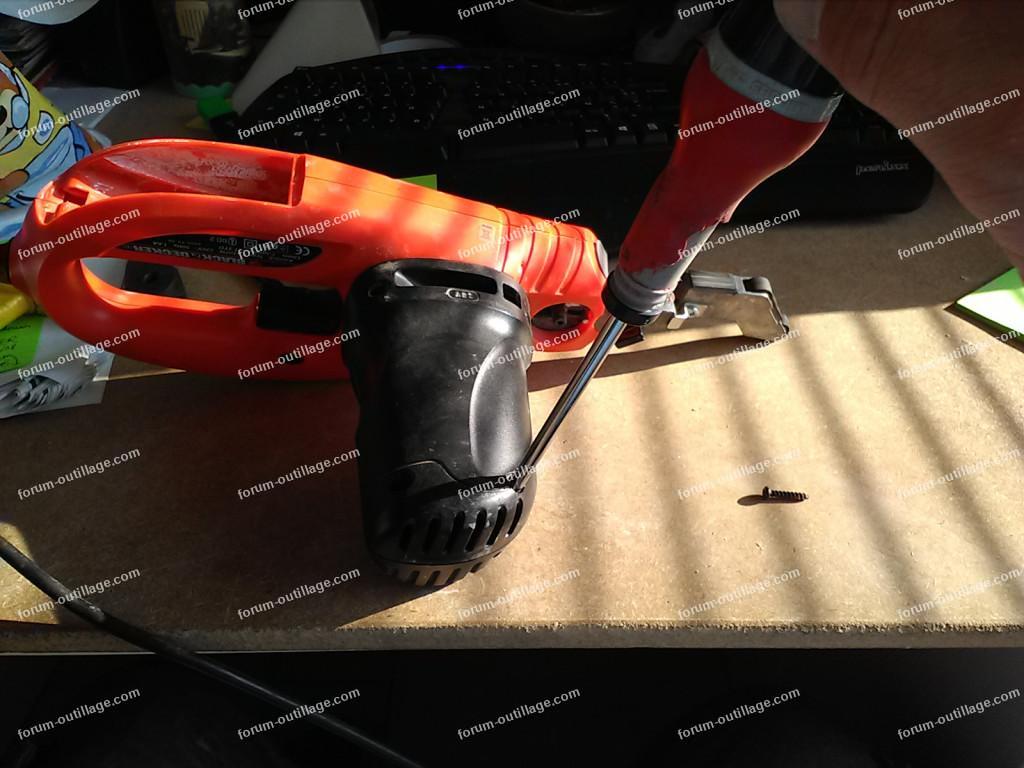

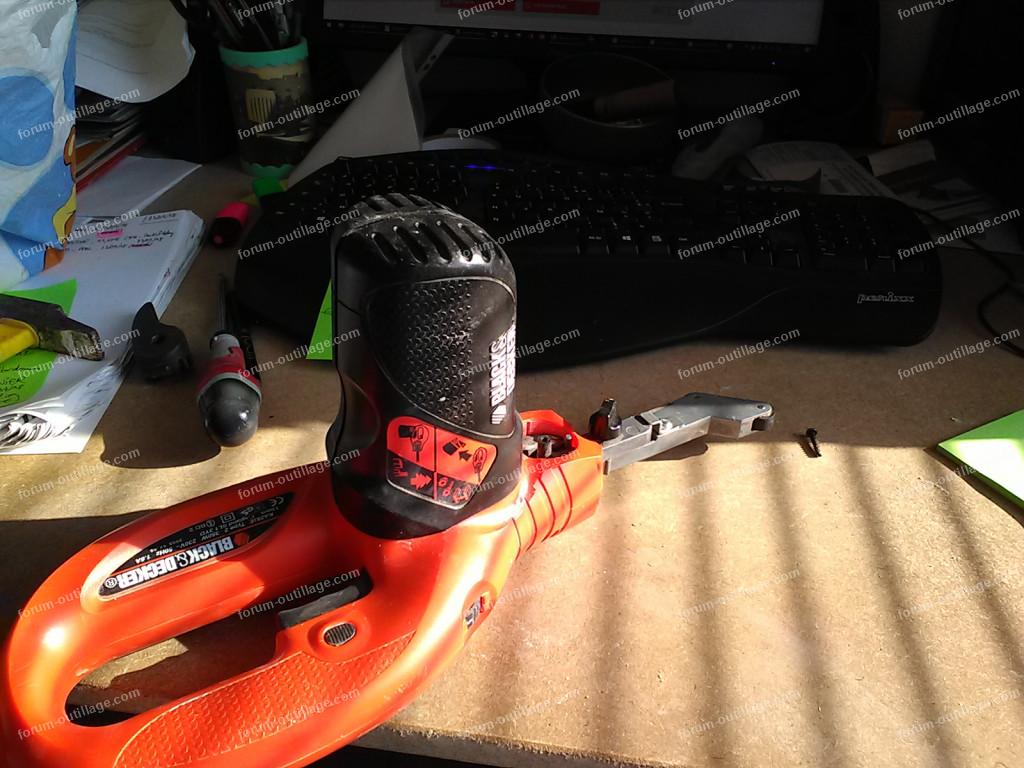

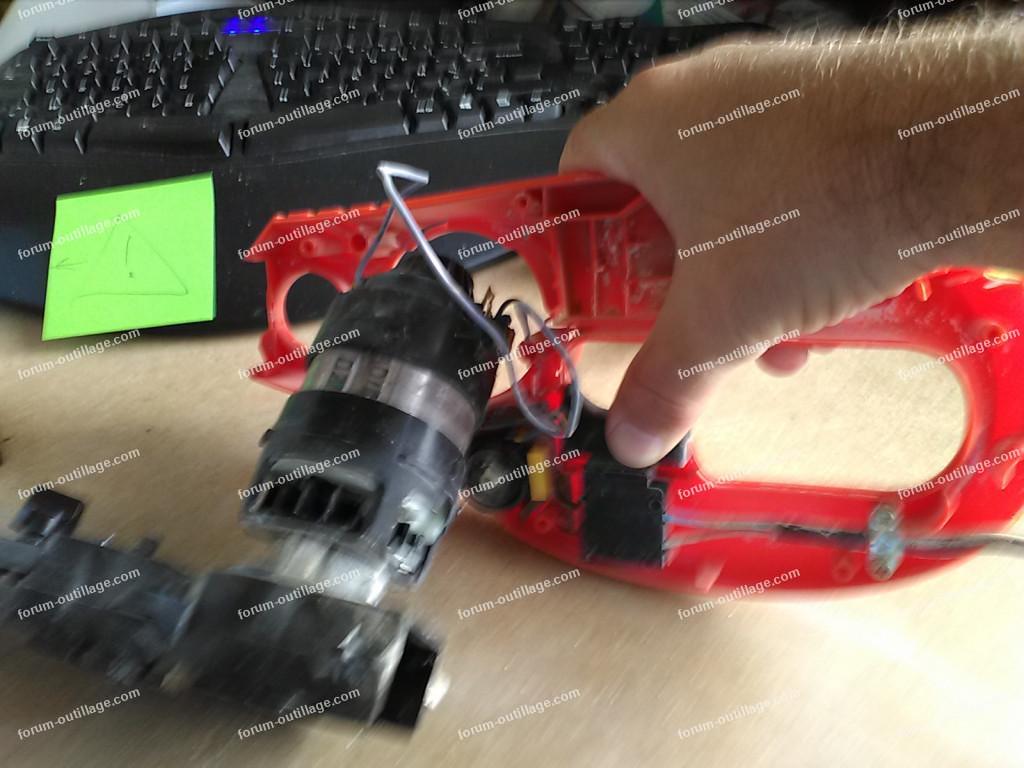

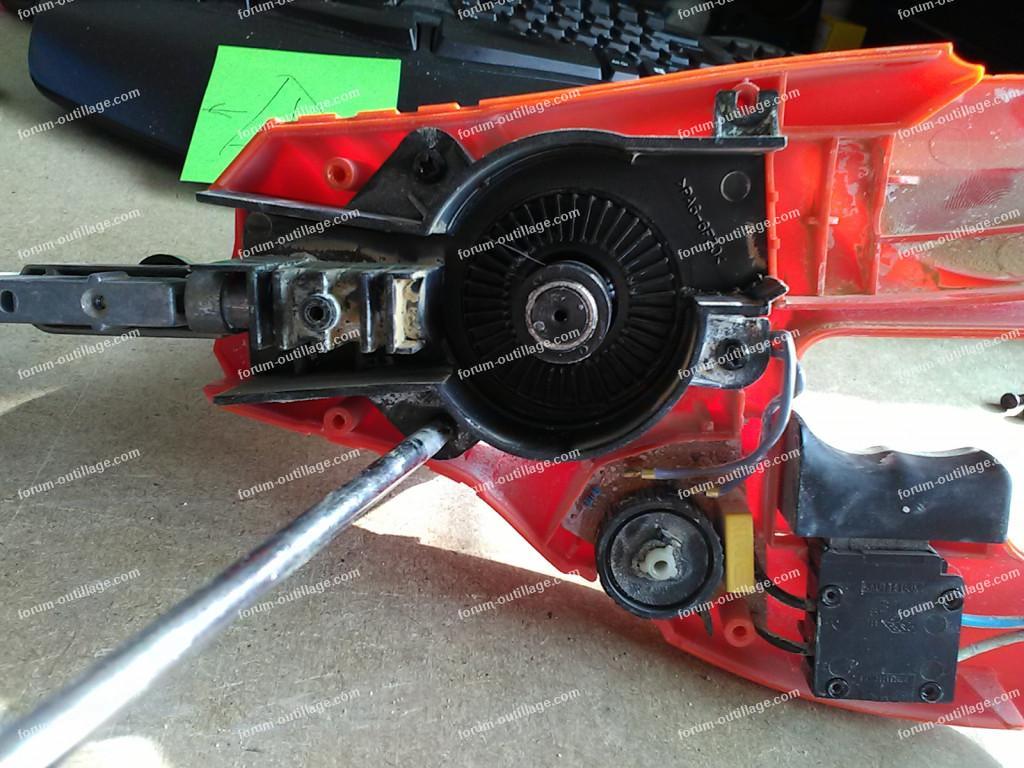

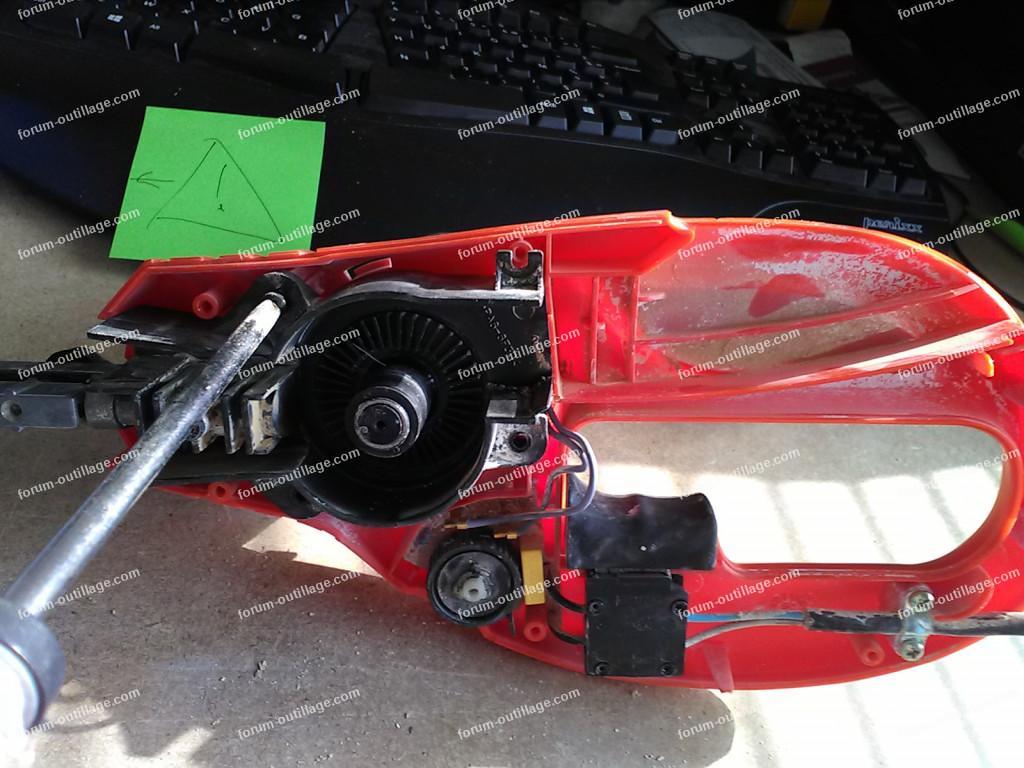

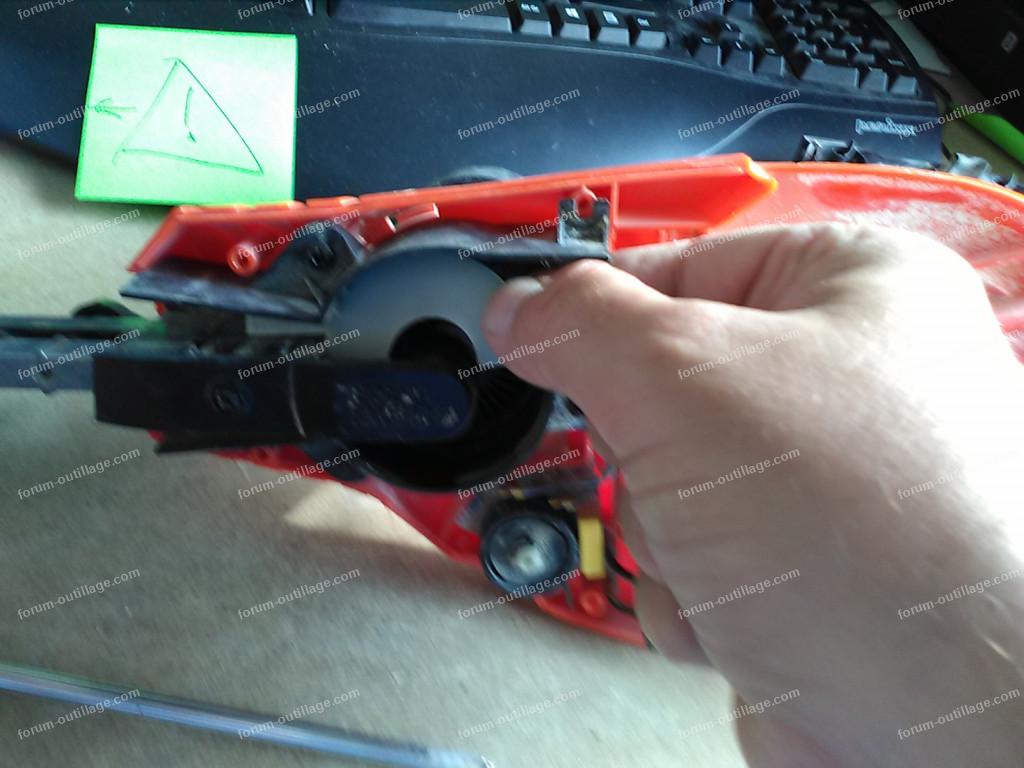

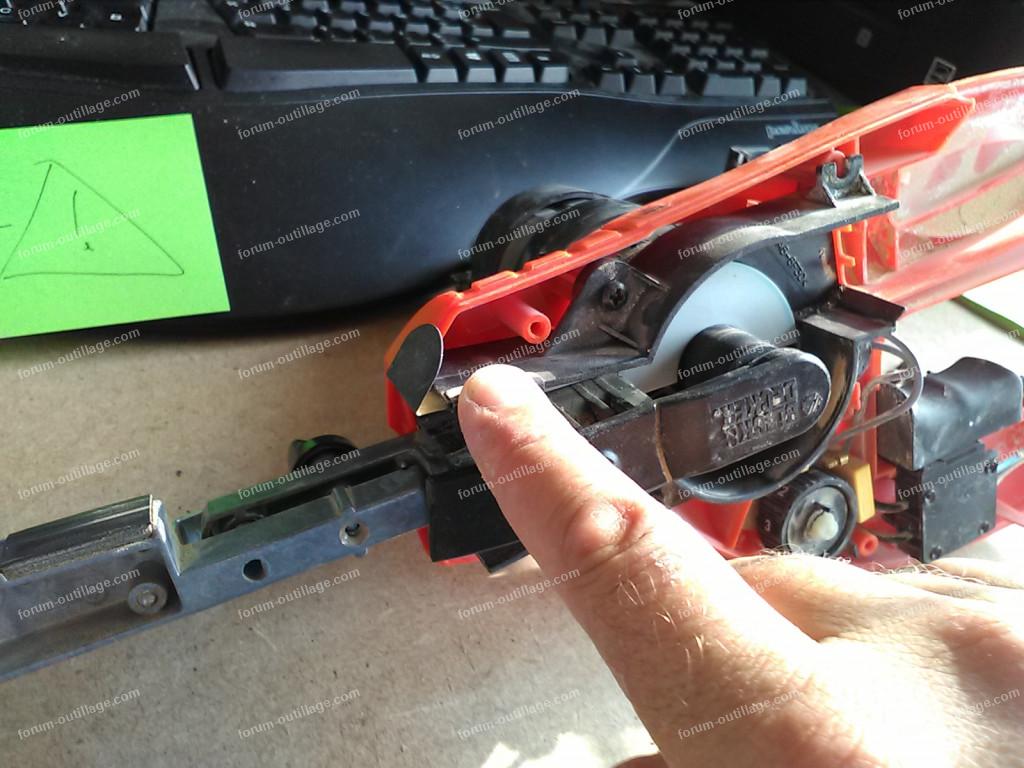

Voici les photos du remontage (à prendre donc à l'envers pour le démontage biggrin)

Pour agrandir les images, cliquez dessus.
img 20180724 184215img 20180724 184253img 20180724 184428img 20180724 184502img 20180724 184608img 20180724 184659img 20180724 184727img 20180724 184808img 20180724 184821img 20180724 184848img 20180724 185030img 20180724 185101img 20180724 185126img 20180724 185148img 20180724 185216img 20180724 185245img 20180724 190510img 20180724 190532img 20180724 190604img 20180724 190623img 20180724 190704img 20180724 190724img 20180724 190807

24 juillet 2018 à 17:28
Dépannage outillage électrique 8

Démontage moteur électrique lime Black et Decker KA293


Invité
invité
Bonjour.
Appareil de m..., il a refonctionné 1 heure et re-blocage, j'ai tout redémonté ou presque car c'est conçu pour ne pas être réparé. Ingénieurs Black et Decker honte à vous et l'obsolescence programmée. huffyhuffyhuffy
25 juillet 2018 à 16:47
Dépannage outillage électrique 9

Démontage moteur électrique lime Black et Decker KA293


Invité
invité
Bonjour,
Je viens de démonter ma lime car problème identique. Obsolescence programmée n'est pas assez fort, je dirais auto-destruction irrémédiable.
C'est insupportable car le reste de l'appareil est très fiable. Mais je vais faire de la résistance.
Le galet est emmanché de force sans aucune prise de prévue pour l'extraire, enfin plutôt les ingénieurs ont prévu que cela soit indémontable.
J'ai démonté les 2 vis qui assemblent le moteur avec un tournevis plat coudé, comme cela je peux avoir prise sur le rotor, puis j'ai fait chauffer une empreinte torx mâle dans le bouchon en plastique du galet. Une fois la rotation du galet avec la douille torx bloqué dans un étau, j'ai tourné le rotor en intercalant des clés plates entre la flasque du moteur et le ventilateur jusqu'à désolidariser le galet de l'axe.
C'est un roulement à aiguilles qui est détruit par un jeu axial. Jeu axial mal bridé sur l'axe du moteur.
Je pense remplacer le roulement à aiguilles par un roulement à billes beaucoup plus gros : int 7mm ext18 mm. Largeur 10mm en supprimant la cage en métal prévue pour maintenir le roulement à aiguilles.
04 août 2019 à 20:41
Dépannage outillage électrique 10

Démontage moteur électrique lime Black et Decker KA293


Invité
invité
Bonjour.
J'ai effectué le démontage comme vous l'indiqué mais je n'ai pas eu besoin de bloquer le bouchon en plastique, j'ai passé un tournevis pour écarter le rotor, cela a suffi.
Avez-vous finalement installé un roulement de 18 mm ?
Comment avez-vous enlevé la cage en métal ?
C'est vrai que le roulement d'origine est bien trop fragile pour l'usage.
24 mai 2020 à 08:15
Dépannage outillage électrique 11

Démontage moteur électrique lime Black et Decker KA293


Invité
invité
Bonjour.

Un grand merci à tous pour vos informations.
Je viens de rencontrer le même problème.
Un coup sec de chasse goupille sur l'axe moteur et celui-ci s'est débloqué.
02 août 2020 à 17:11
